PlutoSDR NANO mit XC7Z010CLG400 und AD936X für die SDR-Einsteigerentwicklung im Bereich drahtlose Kommunikation

$69.90
$100.00
$69.90
-30%
Anbieter: YanTechLab
Only 9 items in stock! Out of stock!

Sichere Kaufabwicklung garantiert

  • PayPal

Beschreibung

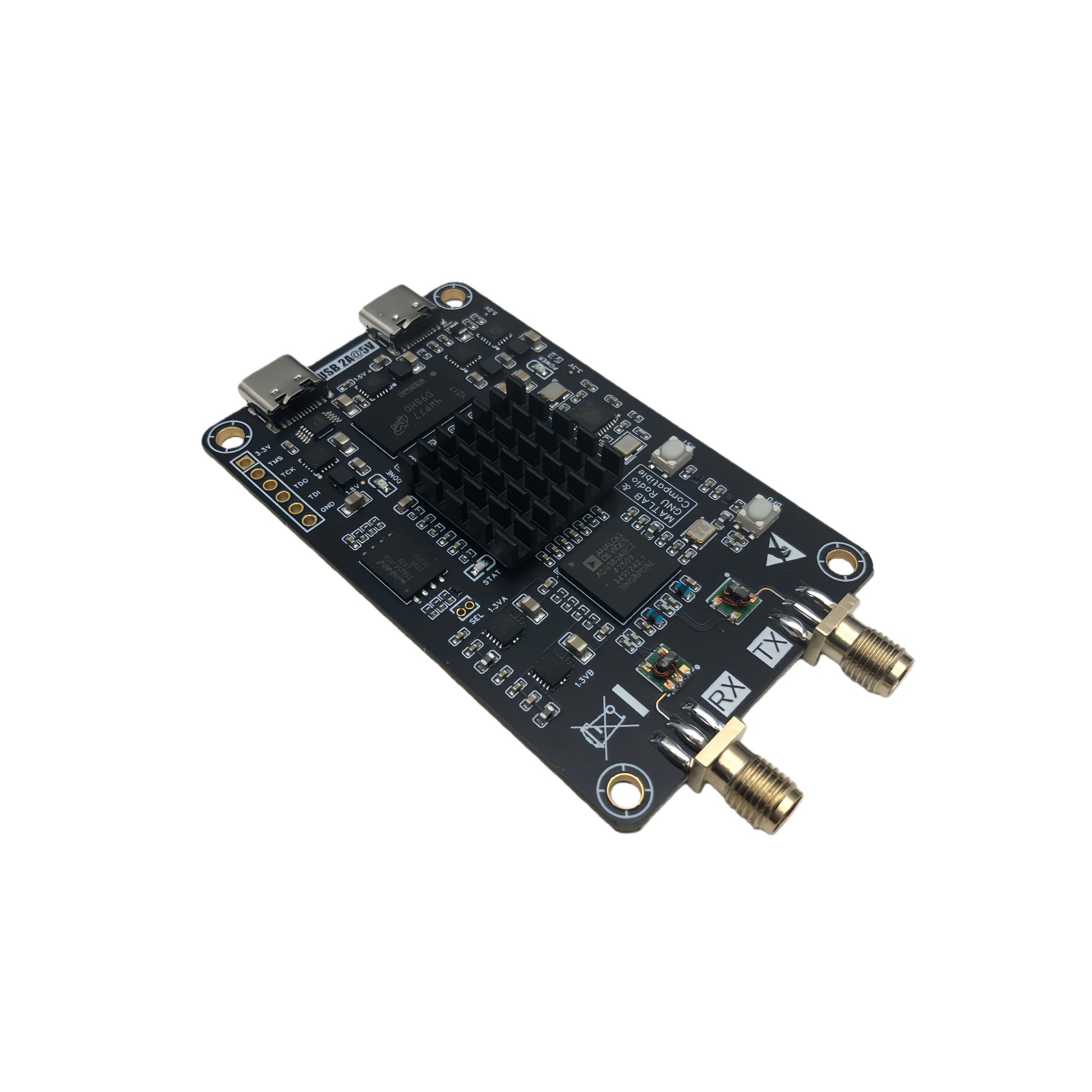

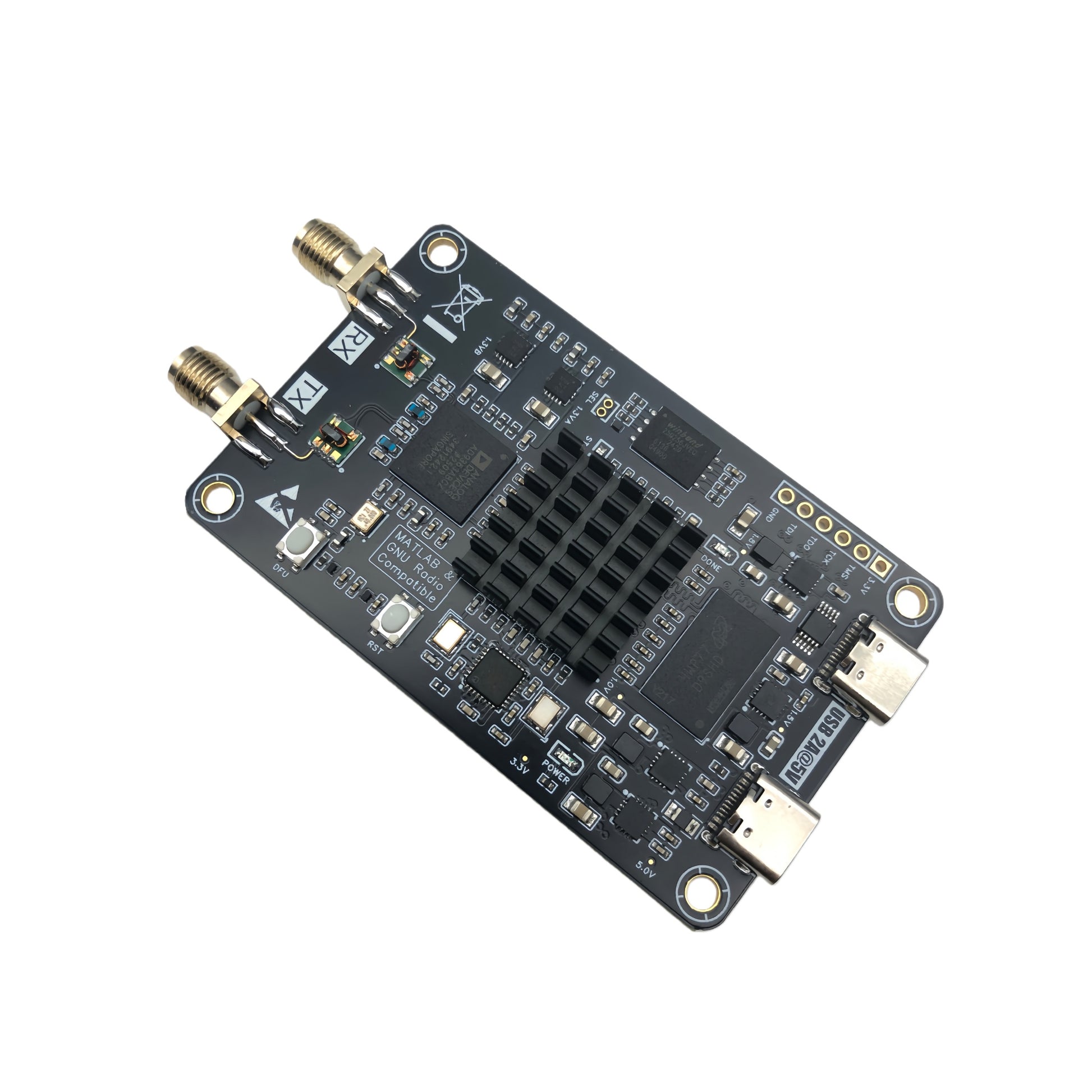

PLUTOSDR NANO Software Defined Radio Entwicklungsboard

Produktübersicht

PLUTOSDR NANO ist eine leistungsstarke Software-Defined-Radio-Plattform (SDR), die auf Analog Devices ADALM-PLUTO basiert. Beide Designs basieren auf dem HF-Transceiver AD9363 und dem Xilinx ZYNQ7010 FPGA und bieten eine breite Frequenzabdeckung sowie starke digitale Signalverarbeitungsfunktionen für die drahtlose Forschung, das Erlernen von SDR-Technologien und die Entwicklung von Kommunikationssystemen.

Kernhardware-Spezifikationen

Artikel Spezifikation
Haupt-SoC Xilinx ZYNQ-7000 XC7Z010-CLG400
HF-Transceiver Analog Devices AD9363ABCZ
Architektur Heterogenes SoC mit ARM und FPGA
Frequenzbereich 10 MHz – 6 GHz (erweiterbar)

Speicher & Datenspeicher

Komponente Details
DDR-Speicher 512 MB DDR3
Nichtflüchtige Speicherung 32 MB QSPI-Flash

Takt- und HF-Frontend

Artikel Spezifikation
TCXO 40 MHz, 0,5 ppm
Balun Breitband-HF-Balance
HF-Abdeckung 700 MHz – 2700 MHz (Standardantenne)

Schnittstellen und Stromversorgung

Artikel Details
USB-Schnittstelle USB Typ-C (Daten & Strom)
USB PHY USB3320
Aktueller Schutz 2A-Sicherung

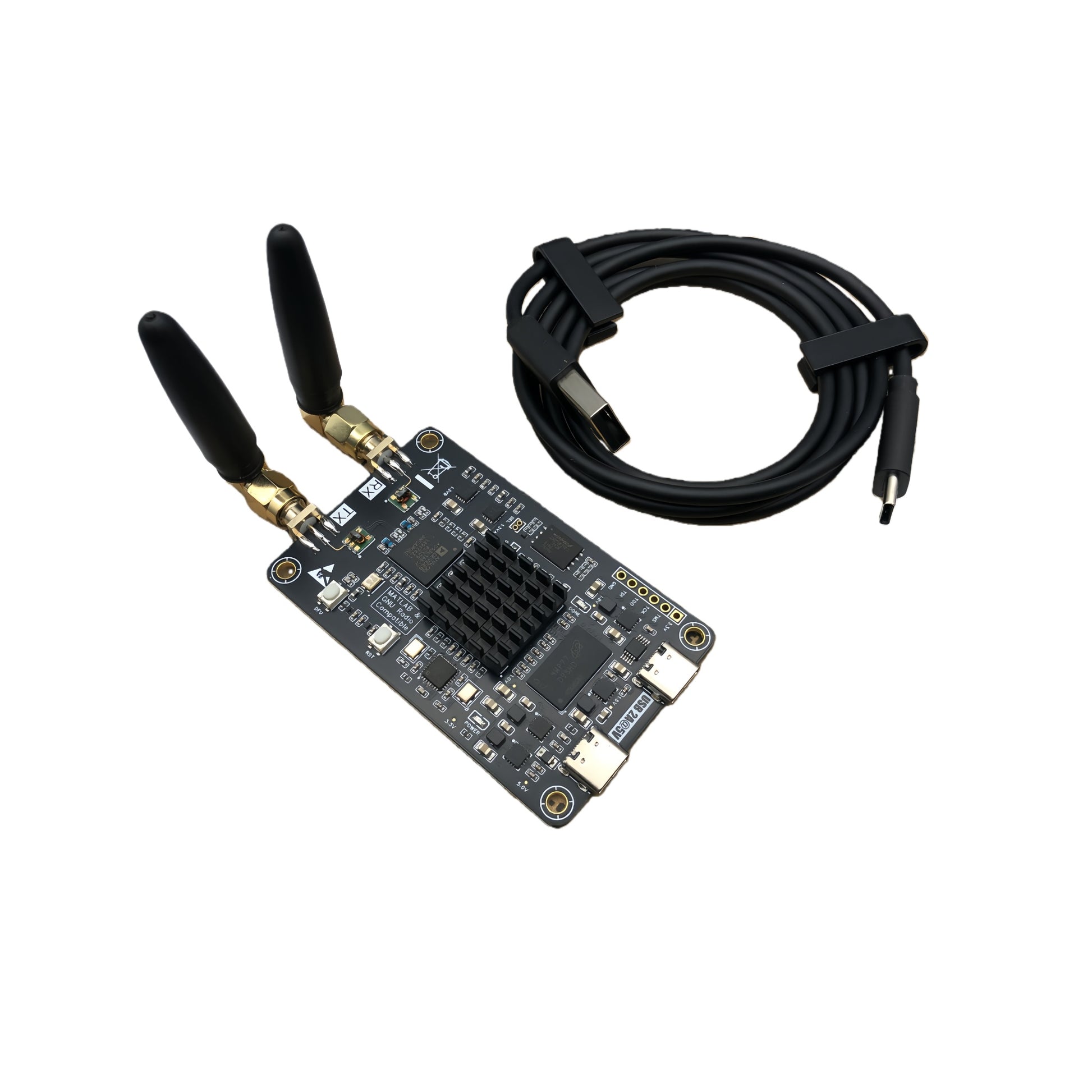

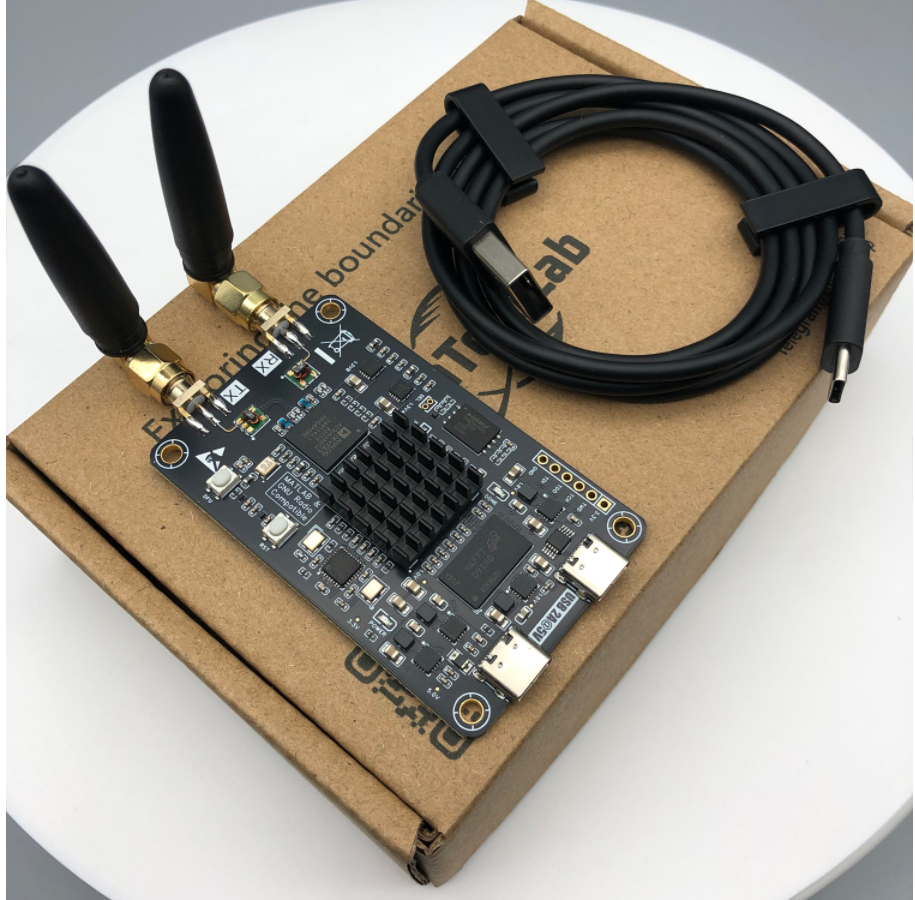

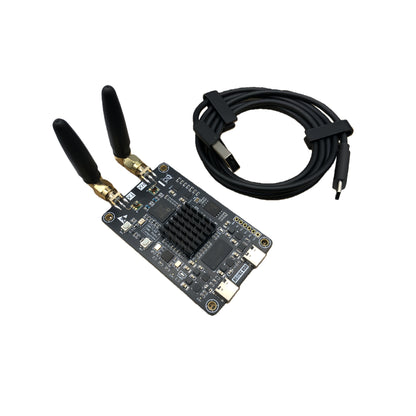

Packungsinhalt

Artikel Beschreibung
Hauptplatine PLUTOSDR NANO SDR Board
USB-Kabel Typ-C-Datenkabel
Antenne 700 MHz – 2700 MHz HF-Antenne

Erweiterte Frequenzunterstützung

Analog Devices bietet offiziell eine Methode zur Erweiterung des Betriebsfrequenzbereichs auf 70 MHz – 6000 MHz an.

Referenzhandbuch:
https://wiki.analog.com/university/tools/pluto/users/customizing

Versandinformationen

Bestellungen werden innerhalb von 48 Stunden bearbeitet. Für internationale Lieferungen wird ein schneller Kleinpaketversand genutzt.

  • USA / Europa: ca. 8–14 Tage (Lieferzeit kann variieren)
  • Sollte eine außergewöhnliche Situation eintreten, werden Sie umgehend per E-Mail benachrichtigt.

Rückgabe- und Kundendienstrichtlinie

Sollten Sie nach Erhalt des Produkts Fragen haben, kontaktieren Sie uns bitte umgehend. Rückgaben und Umtausch erfolgen gemäß unserer Rückgaberichtlinie. Vielen Dank für Ihr Verständnis.

Dokumentation & Ressourcen

Auspack- und Verifizierungsanleitung:
https://yantechlab.com/blogs/product-documentation/y-005-plutosdr-nano-unboxing-and-verification-guide

Technische Dokumentation und Ressourcen:
👉 https://t.me/YanTechLab
