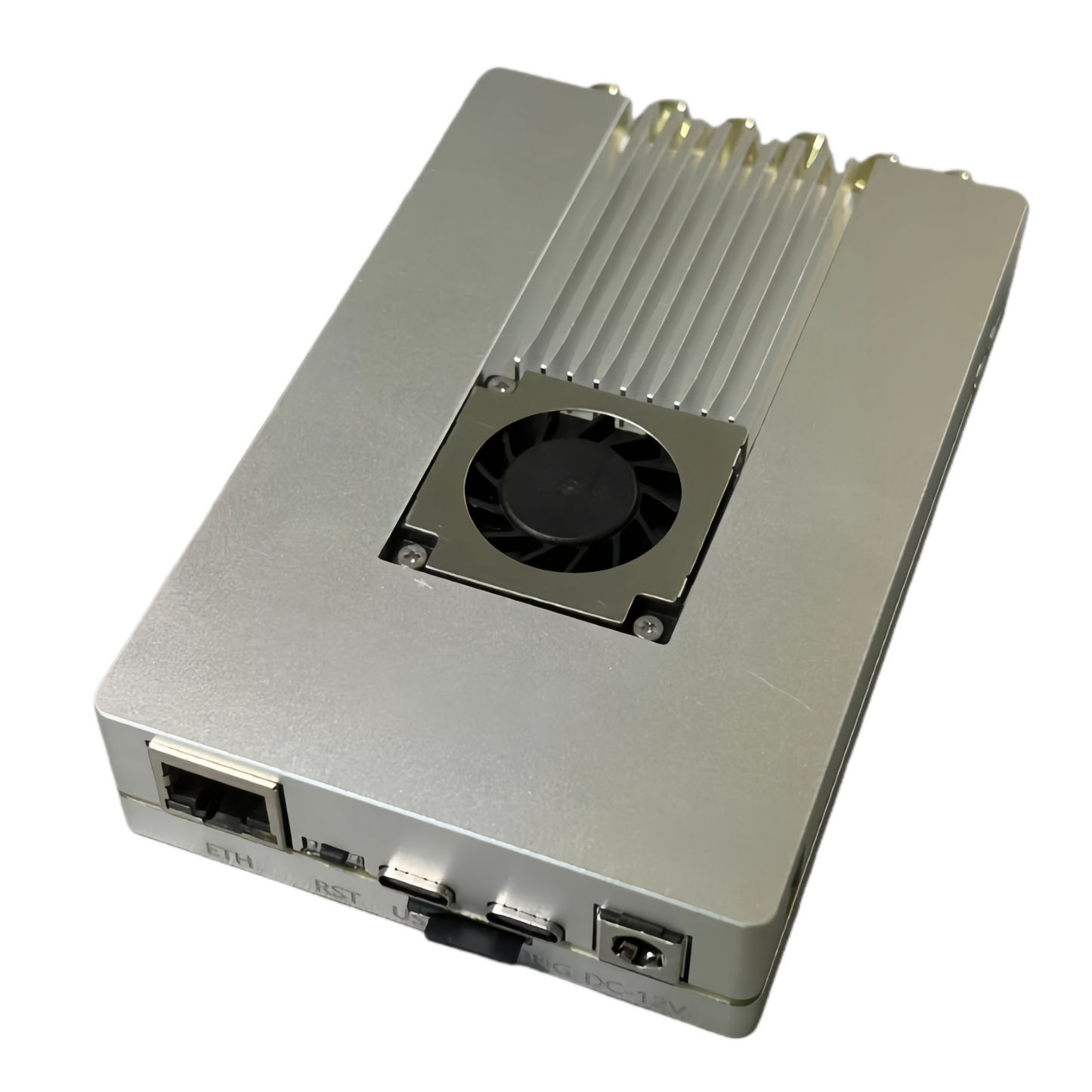

XC7Z100 + ADRV9371 SDR-HF-Transceiver-Platine mit vorinstallierter Firmware, unterstützt ADI IIO-Oszilloskope

XC7Z100 + ADRV9371 SDR-HF-Transceiver-Platine mit vorinstallierter Firmware, unterstützt ADI IIO-Oszilloskope

$597.90 USD
$597.90 USD
Sale Ausverkauft
Merkmale der Leiterplatte

Hochleistungs-SDR-Steuerplatine | Dual 1 GB DDR | GPS | Externer HF-Taktgeber & LO

Diese SDR-Steuerplatine ist für die professionelle Entwicklung von Breitband-HF- und Software-definierten Funksystemen konzipiert. Sie integriert Hochgeschwindigkeitsschnittstellen, präzise Taktungsoptionen und ein integriertes GPS-Modul, die alle in einem CNC-gefrästen Aluminium-Kühlgehäuse für thermische Stabilität und Langzeitbetrieb untergebracht sind.

8×12 cm Dual 1GB DDR GPS Onboard Externer HF-Taktgeber 2TX / 2RX

Mechanische und Leistungsspezifikationen

Platinenabmessungen Ca. 8 × 12 cm

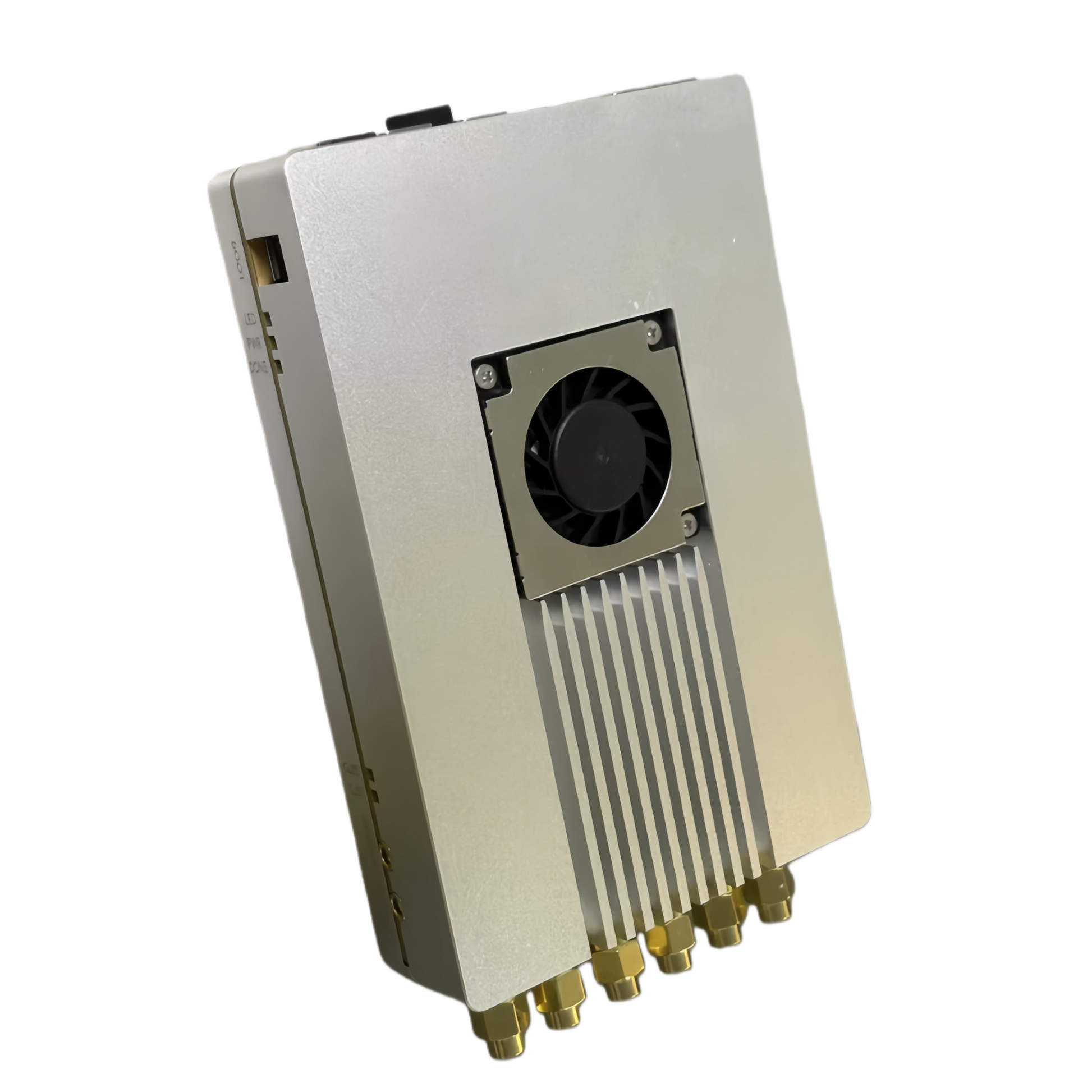

Gehäuse CNC-gefrästes Aluminium-Kühlkörpergehäuse
Leistungsaufnahme 12 V Gleichstrom

Peripheriekonfiguration

DDR-Speicher 1 GB DDR (PS-Seite)
1 GB DDR (PL-Seite)
Ethernet PS-seitiges Gigabit-Ethernet
USB PS-seitige USB 2.0- Schnittstelle
HF-Referenztakt Unterstützt externen Referenztakteingang
HF-Lokaloszillator Unterstützt externen LO-Eingang
HF-Kanäle 2× TX / 2× RX / 2× Beobachtungs-TX (OTX)
GPS-Modul Integriertes GPS-Modul für Zeitmessung und Synchronisierung

Bereitgestellte Dokumentation und Ressourcen

Schaltpläne Vollständige Hardware-Schaltpläne
Software Bare-Metal-Treiberquellcode

Zugriff auf die Dokumentation

Alle technischen Dokumente und Software-Ressourcen können bezogen werden über:
t.me/YanTechLab
