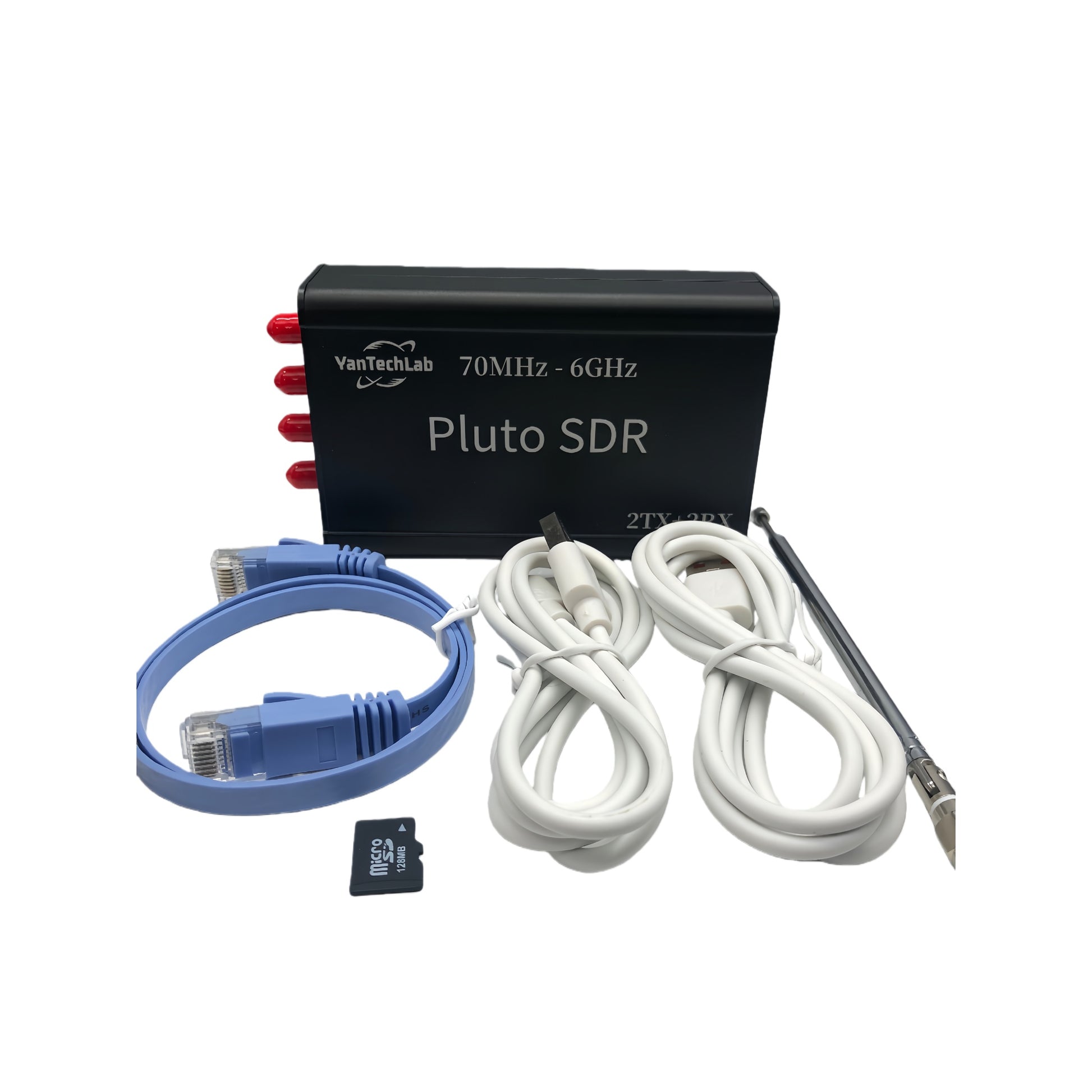

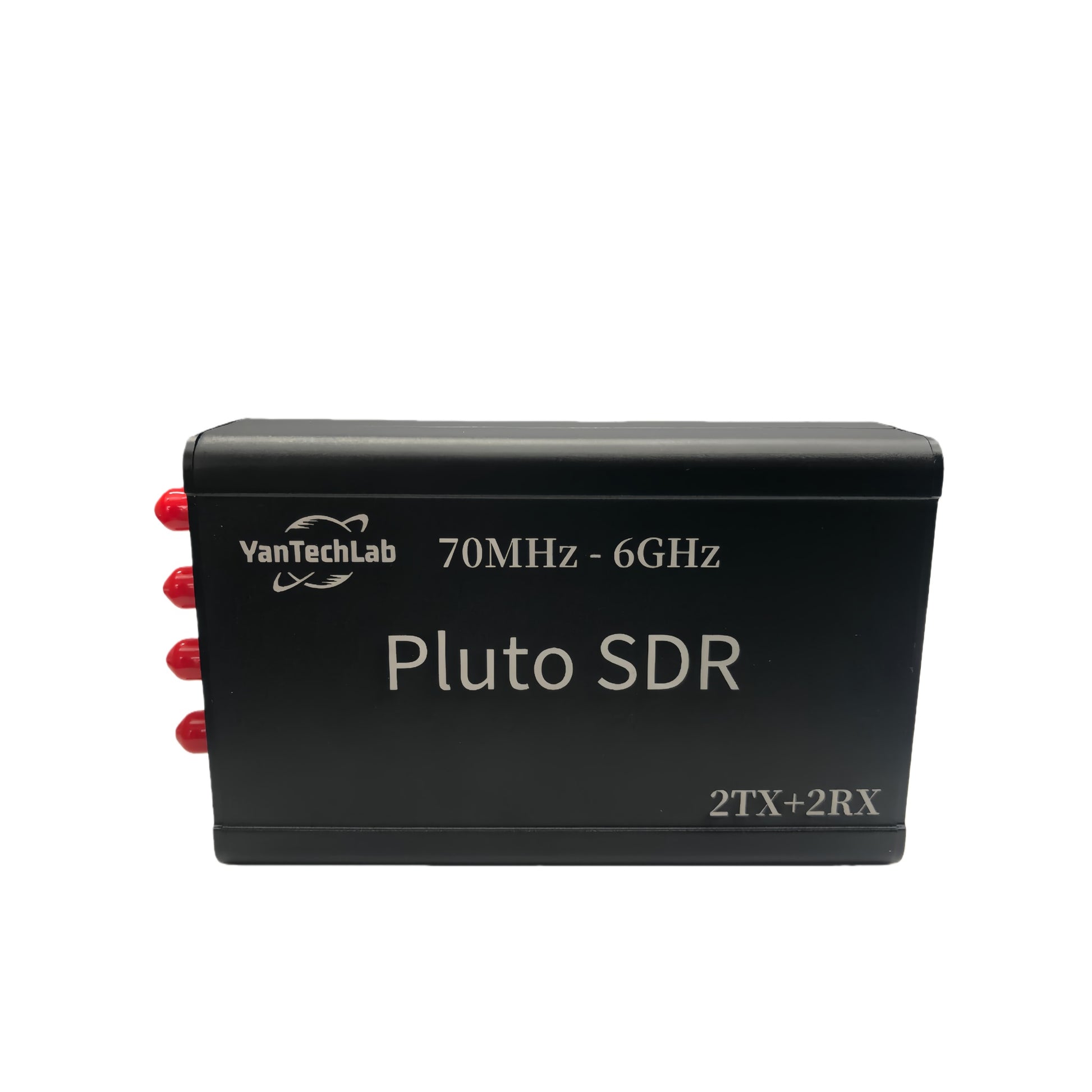

YanTechLab Pluto SDR mit ZYNQ-7010 und AD9363 Zweikanal-HF-Transceiver, 70 MHz–6 GHz, Gigabit-Ethernet-Datenschnittstelle

$138.70
$185.00
$138.70
-25%
Anbieter: YanTechLab
Only 9 items in stock! Out of stock!

Sichere Kaufabwicklung garantiert

  • PayPal

Beschreibung

Verbessertes PlutoSDR – AD9361 freigeschaltetes SDR-Entwicklungsboard

Dieses Produkt wurde auf Basis der offiziellen ADI PlutoSDR Firmware (v0.38) entwickelt und vom Autor weiter verbessert. Auf dieser Basis wurde der ursprüngliche AD9363 RF-Transceiver erfolgreich auf die volle AD9361-Funktionalität freigeschaltet.

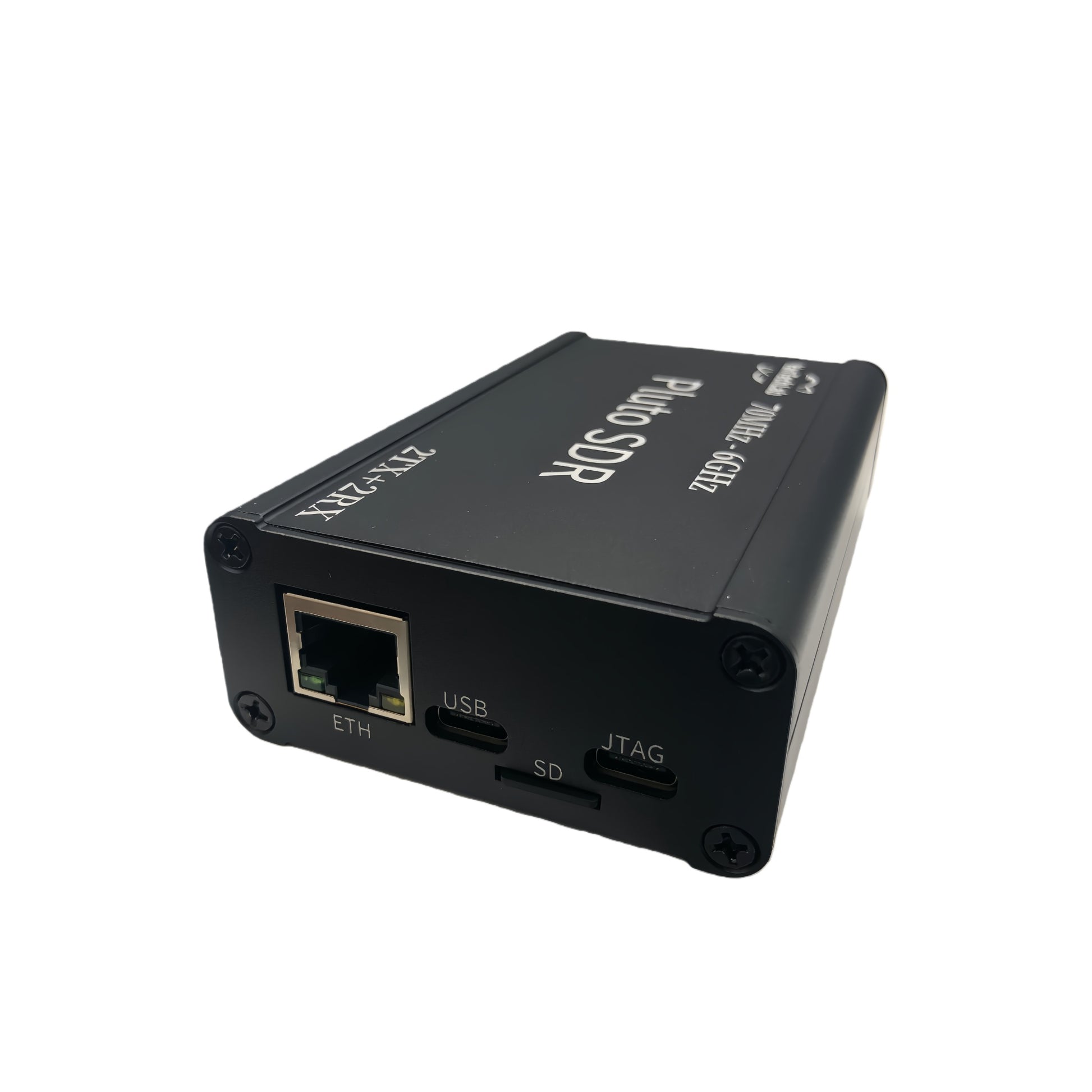

Bei voller Kompatibilität mit dem PlutoSDR-Ökosystem integriert das Board Gigabit Ethernet, JTAG, UART und 38-polige erweiterte I/O, was die Systemskalierbarkeit erheblich verbessert und fortschrittlichere FPGA- und drahtlose Entwicklungsprojekte ermöglicht.

Das Board bootet standardmäßig von einer TF (microSD)-Karte. Die Firmware ist auf der Speicherkarte vorinstalliert, was eine sofortige Plug-and-Play-Nutzung ermöglicht.

⚠ Haftungsausschluss: Dieses Produkt ist nur für Forschungs-, Lern- und experimentelle Zwecke bestimmt. Jede illegale Nutzung ist strengstens untersagt.

Kernspezifikationen

Parameter Spezifikation
Hauptprozessor XC7Z010CLG400-2
HF-Transceiver AD9363-BBCZ (Freigeschaltet auf AD9361-Funktionalität)
DDR-Speicher 512 MB DDR3
Flash-Speicher 32 MB
Boot-Modus TF (microSD)-Karten-Boot (Firmware vorinstalliert)
Ethernet Gigabit Ethernet
USB USB-OTG
Stromversorgung Typ-C, 5V
JTAG Unterstützt
UART Unterstützt
HF-Kanäle 2T2R
Board-Größe 100 mm × 61,8 mm
Abstand der Befestigungslöcher 92,4 mm × 54,2 mm (DXF-Datei vorhanden)

Schnittstellen & Funktionen

Artikel Beschreibung

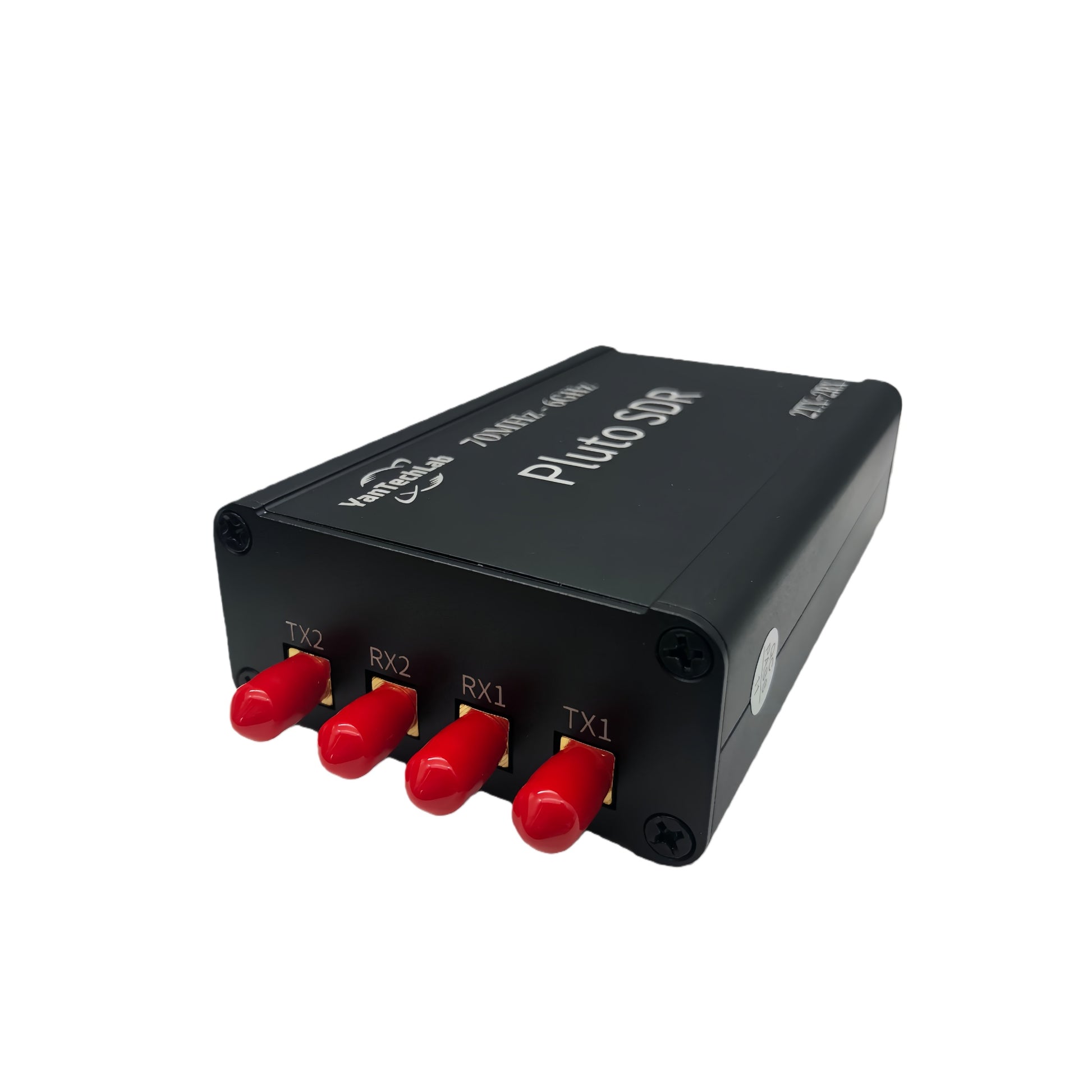

HF-Schnittstelle 2T2R HF-Ports
PL-Benutzertasten 2
PL-Benutzer-LEDs 1 Gruppe
PL-Erweiterungs-I/O 38-polig, 2,54 mm Rastermaß
PS-Erweiterungs-I/O 8-polig
Boot-Modus-Wahlschalter DIP-Schalter
Speicherschnittstelle TF (microSD)-Kartensteckplatz

Anwendungsszenarien

  • Sekundärentwicklung des PlutoSDR-Ökosystems
  • SDR-Funkkommunikationsexperimente
  • FPGA + HF-System-Co-Entwicklung
  • Bereitstellung von vernetzten SDR-Systemen
  • Lehre und wissenschaftliche Forschung
