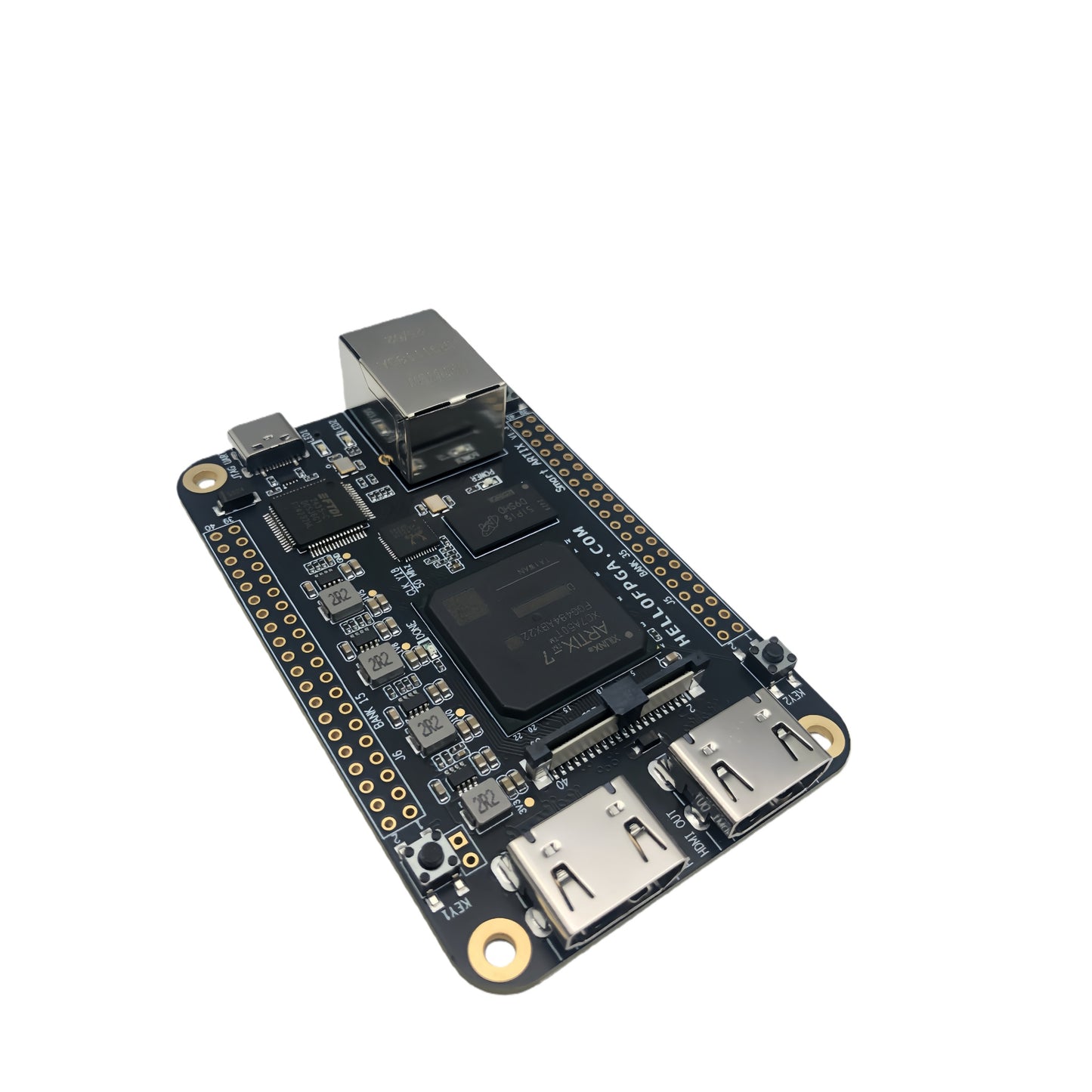

YX-OS05 Smart ARTIX XC7A50T FPGA Development Board | Rich Peripherals and Gigabit Ethernet Port
- Verkaufspreis
- $95.40
- Normaler Preis
-
- Normaler Preis
- $95.40
- Grundpreis
- pro
Sichere Kaufabwicklung garantiert
Verfügbarkeit für Abholungen konnte nicht geladen werden
Beschreibung
Beschreibung
Artix-7 XC7A50T Development Board with 512MB DDR3, HDMI & Gigabit Ethernet
A professional FPGA development platform powered by Xilinx Artix-7 XC7A50T-2FGG484I. Designed for high-speed digital systems, video processing, network devices, and engineering education.
📊 Technical Specifications
| Category | Details |
|---|---|
| 🚀 Processing System | |
| Main Chip | Xilinx Artix-7 XC7A50T-2FGG484I |
| PCB | 8-layer gold-plated professional layout |
| Clock Source | 50 MHz oscillator |
| Feature | High-speed optimized routing for stability & signal integrity |
| 🧠 Memory System | |
| DDR3 RAM | 512MB (256M × 16-bit) |
| Flash | 128Mbit (16MB) |
| EEPROM | 24C02, 2 Kbit |
| 🌐 Connectivity & Interfaces | |
| Gigabit Ethernet PHY | RTL8211E |
| Video & Display | 2× HDMI (input + output) + 40-pin RGB LCD interface (AtomDisplay compatible) |
| Storage | MicroSD / TF card slot |
| 🛠️ Debugging & Programming | |
| Debugging | Built-in JTAG programmer |
| USB-UART | FT4232HL with 3 virtual COM ports |
| Interface | USB Type-C |
| 🔔 Indicators & Buttons | |
| LEDs | 2× user-programmable LEDs + DONE indicator + Power LED |
| Buttons | 3 buttons including system RESET |
| ⚡ Power System | |
| Power Input | USB Type-C or external 5V |
| I/O Banks | One adjustable bank voltage + One fixed bank at 3.3V |
| 📘 FPGA I/O Resources | |
| Total I/O Lines | 68 |
| Routing | All routed as differential pairs, length-matched traces |
| Optimized For | LVDS, HDMI, high-speed signaling |
🎯 Key Features at a Glance
✅ Xilinx Artix-7 XC7A50T-2FGG484I
✅ 512MB DDR3 + 128Mbit Flash + 2Kbit EEPROM
✅ Gigabit Ethernet (RTL8211E)
✅ 2× HDMI (input & output)
✅ 40-pin RGB LCD interface
✅ Built-in JTAG programmer
✅ FT4232HL USB-UART (3× virtual COM ports)
✅ USB Type-C power & data
✅ 68 differential I/O pairs, length-matched
✅ 8-layer gold-plated PCB
🛠️ Applications
📡 High-speed digital system development
🎥 Video processing & HDMI interfacing
🌐 Networking & communication devices
📚 Engineering education & FPGA prototyping
