YX-OS20 DSLogic U2Basic 16-Channel Logic Analyzer USB 2.0 with 100MHz Sampling Rate and 64Mbits Hardware Memory for Debugging

$72.00
$99.00
$72.00
-27%
Anbieter: YanTechLab
Only 9 items in stock! Out of stock!

Sichere Kaufabwicklung garantiert

  • PayPal

Beschreibung

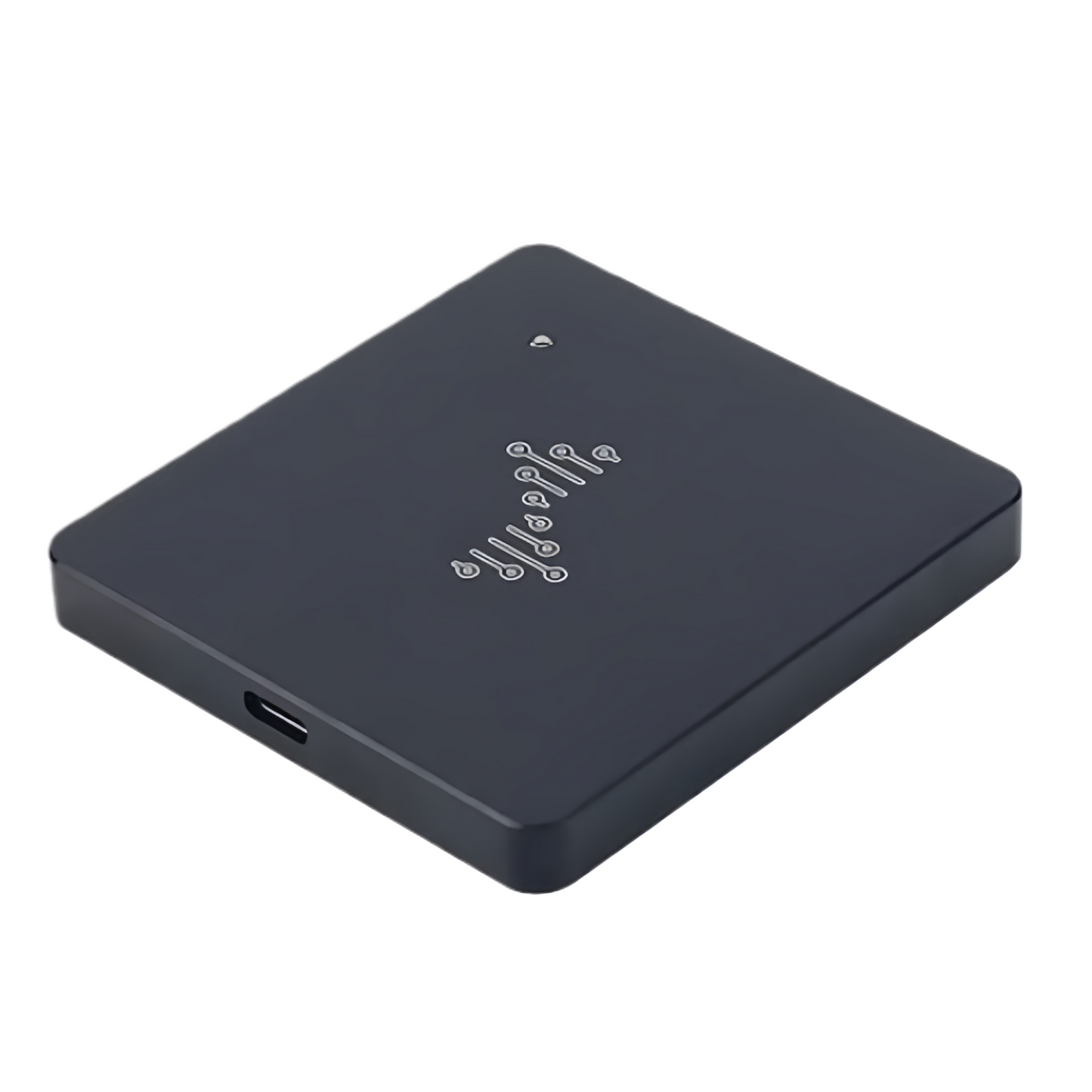

DSLogic U2Basic – 16-Channel High-Speed USB Logic Analyzer

DSLogic U2Basic is a professional 16-channel USB logic analyzer designed for embedded development, FPGA debugging, MCU protocol analysis and digital signal verification. It supports both buffer mode and stream mode, balancing ultra-high sampling rates and long-duration captures.

Key Features

  • 16 digital input channels
  • USB 2.0 high-speed interface (480 Mbps)
  • Buffer mode for high-speed short captures
  • Stream mode for long-time continuous acquisition
  • Cross-platform support: Windows / macOS / Linux
  • Wide input voltage tolerance up to ±30V

Technical Specifications

Parameter Specification
Model DSLogic U2Basic
Channels 16
USB Interface USB 2.0 (480 Mbps)
Supported Modes Buffer Mode / Stream Mode
Buffer Mode Sampling Rate 100 MHz @ 16 Channels
Stream Mode Sampling Rate 100 MHz @ 3 Channels
50 MHz @ 6 Channels
25 MHz @ 12 Channels
20 MHz @ 16 Channels
Minimum Pulse Width 20 ns
Maximum Signal Frequency 25 MHz
Max Capture Duration (Stream) 160 s @ 100 MS/s
4 hours @ 1 MS/s
19 days @ 10 kS/s
Threshold Voltage 0 – 5 V (0.1 V step)
Input Voltage Range ±30 V
Input Impedance 250KΩ // ~20 pF
State Sampling Up to 30 MHz
External Interface Standard Dupont Wires

Package Contents

  • 1 × DSLogic U2BasicLogic Analyzer
  • 1 × USB 2.0 Cable
  • 4 × Signal Wire Groups
  • 16 × Test Hooks
