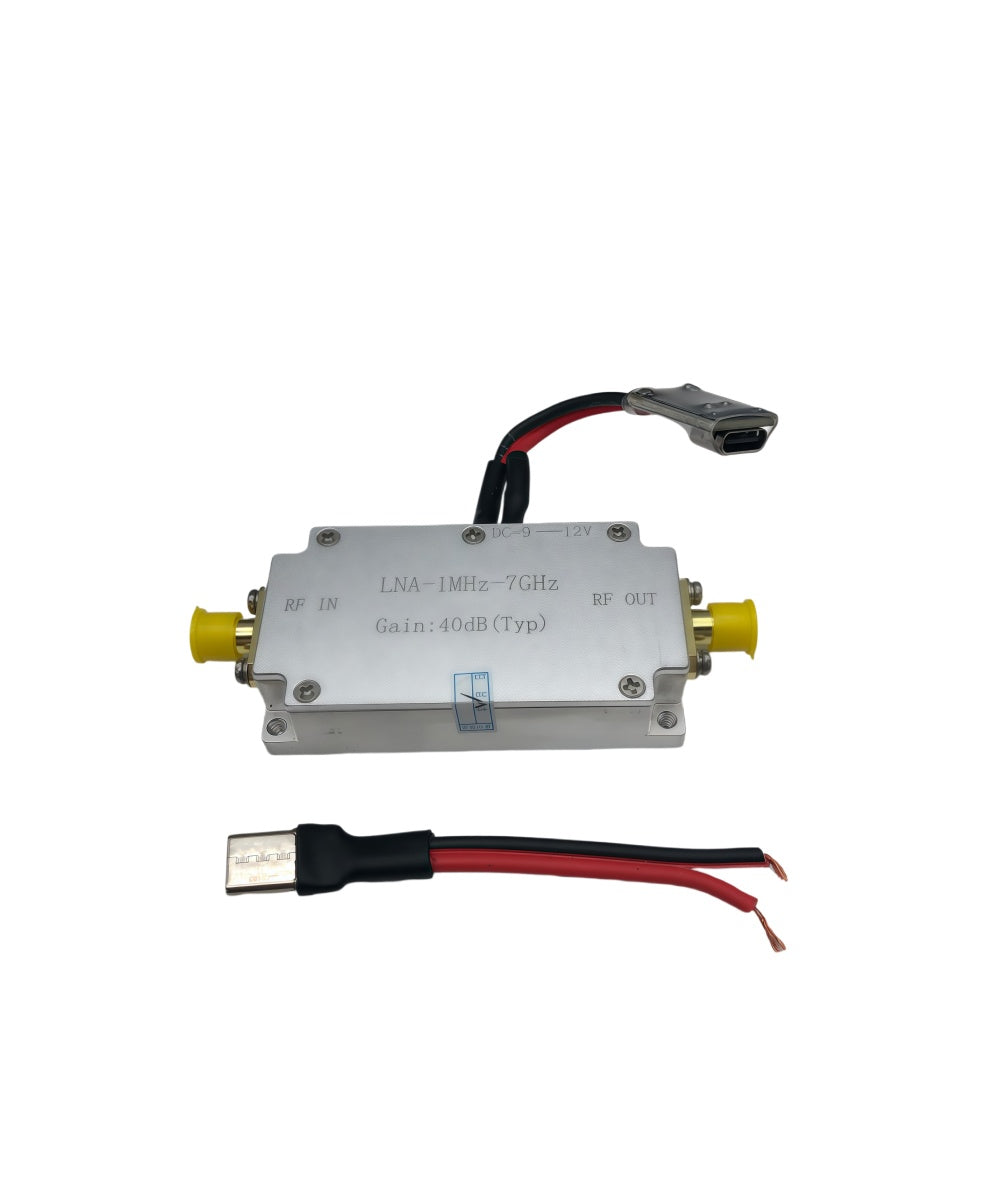

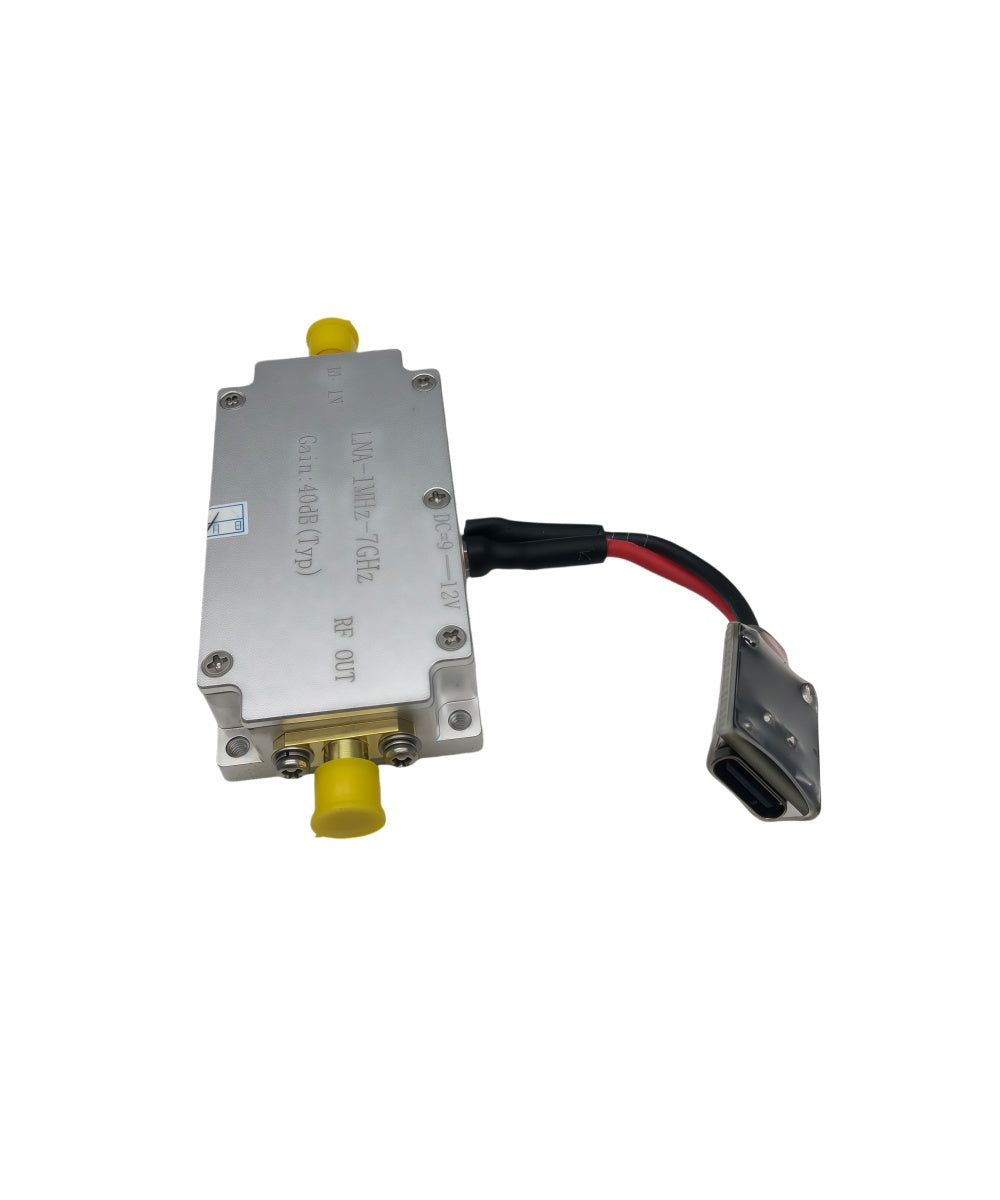

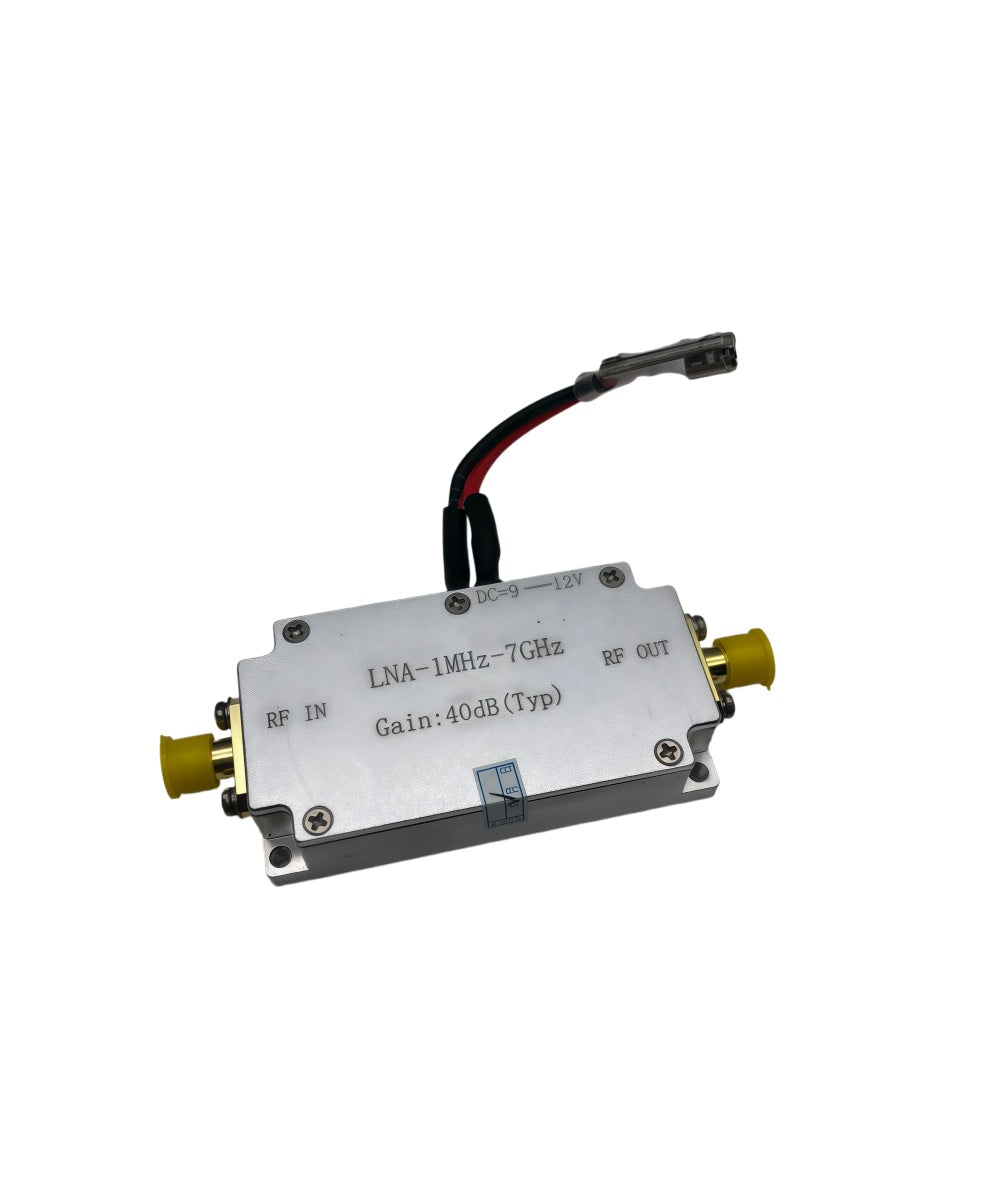

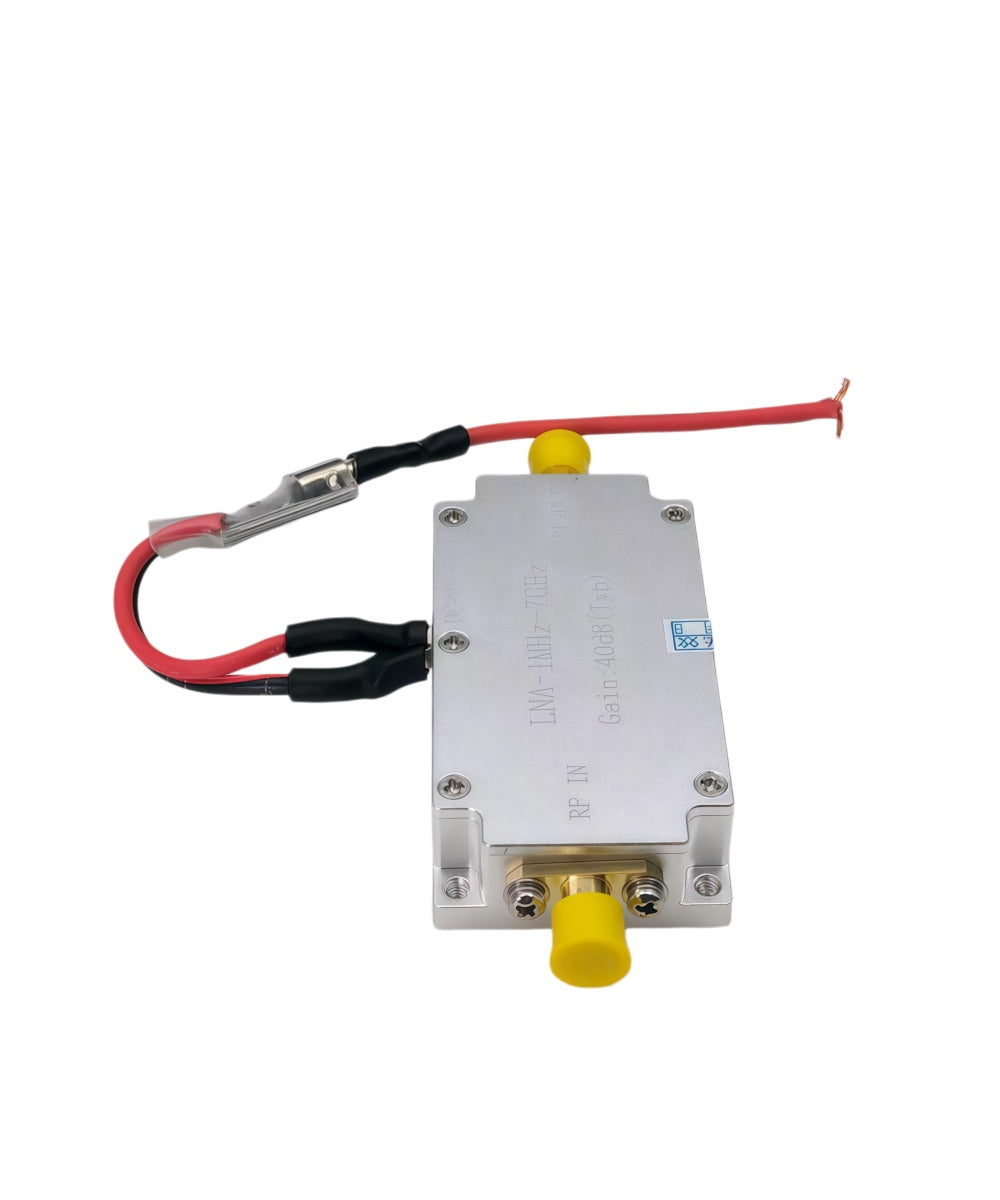

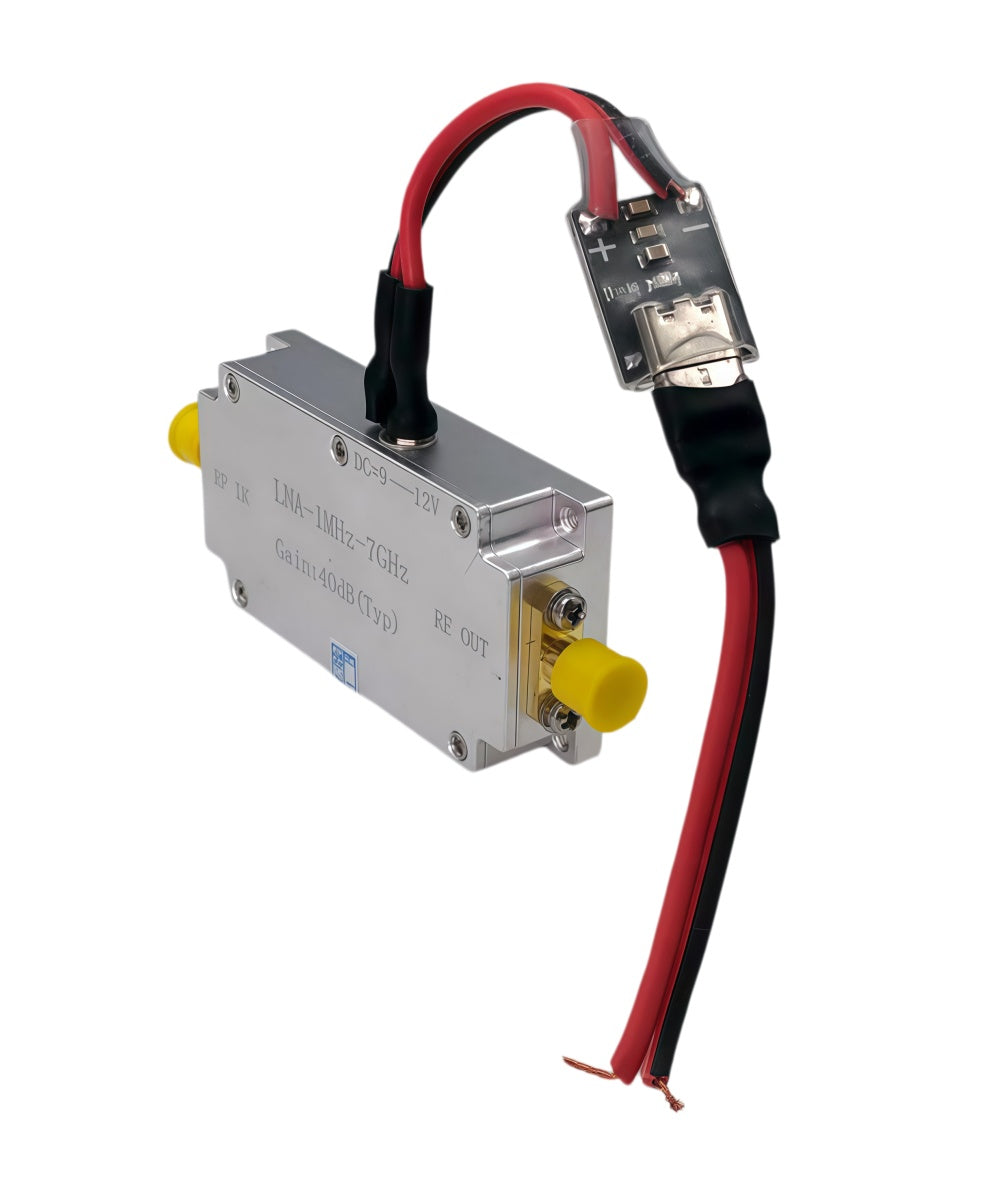

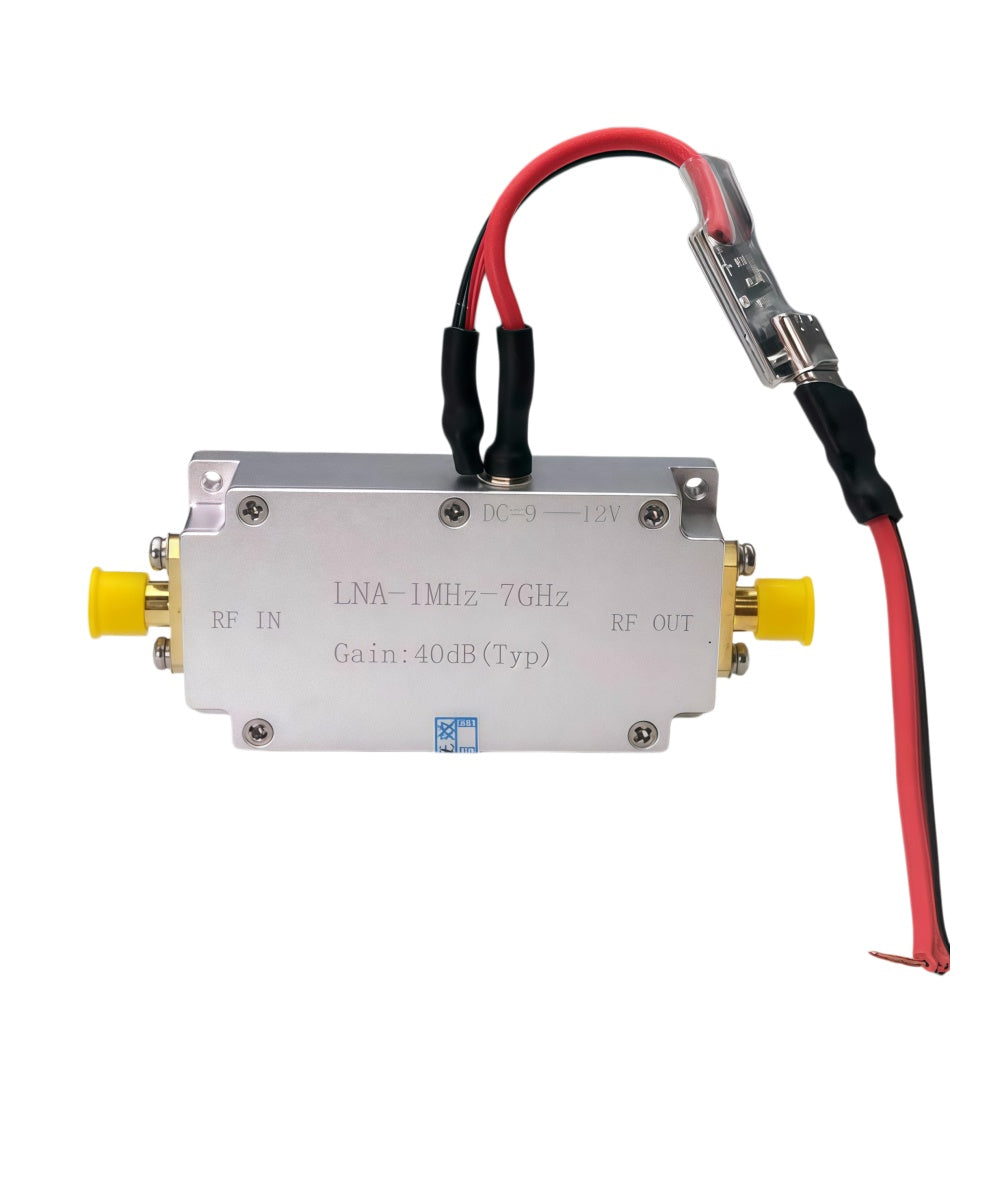

YX-OS53 LNA RF Module – 1MHz–7.2GHz Wideband, 40dB Gain Low-Noise Amplifier

$79.00
$99.00
$79.00
-20%
Anbieter: YanTechLab
Only 9 items in stock! Out of stock!

Sichere Kaufabwicklung garantiert

  • PayPal

Beschreibung

Wideband Low Noise Amplifier (LNA) module covering 1 MHz to 7.2 GHz, designed for amplifying weak signals in RF front‑end applications. With 50 Ω standard impedance and SMA connectors, it is ideal for communication systems, spectrum analyzers, signal generators, and other test equipment.

Key advantages
  • Ultra‑wideband: 1 MHz – 7.2 GHz · covers multiple bands
  • High gain: 40 dB typical · effective weak‑signal amplification
  • Low noise: NF < 4 dB · minimal system SNR degradation
  • Excellent flatness: low gain ripple across full range
  • Standard interface: 50 Ω · SMA female connectors

Applications: RF front‑end LNA, spectrum analyzer preamp, receiver front‑end, laboratory test setups, R&D and experimental platforms.

Technical Specifications
Frequency range 1 MHz – 7.2 GHz
Gain (typical) 40 dB
Input / Output impedance 50 Ω
Maximum input power ‑25 dBm
Maximum output power 13 dBm (≈20 mW)
Noise figure < 4 dB
In‑band flatness Excellent (low ripple)
Power supply 9 – 12 V DC · 190 mA
RF connector SMA female
Important Operating Notes
  • Input power limit: Do not exceed ‑25 dBm to avoid saturation or damage.
  • Power supply: 9–12 V DC only · current consumption ≈190 mA.
  • Connector: SMA female — use SMA male (plug) with appropriate cable.
Typical Applications
  • Low‑noise amplification in RF communication front‑ends
  • Pre‑amplification for spectrum analyzers and signal generators
  • High‑sensitivity receiver input stages
  • Laboratory test and measurement setups
  • RF development and experimental test benches
