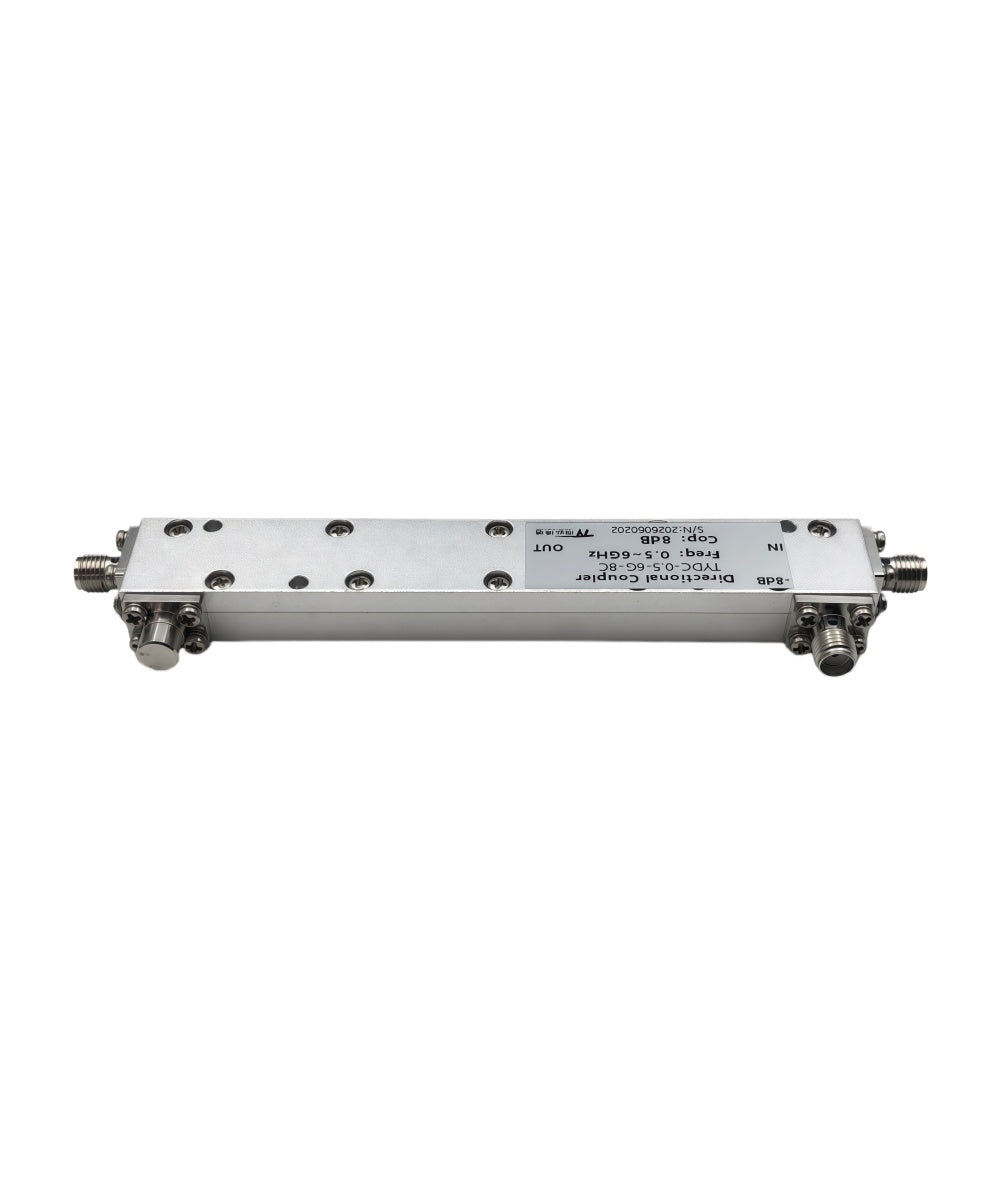

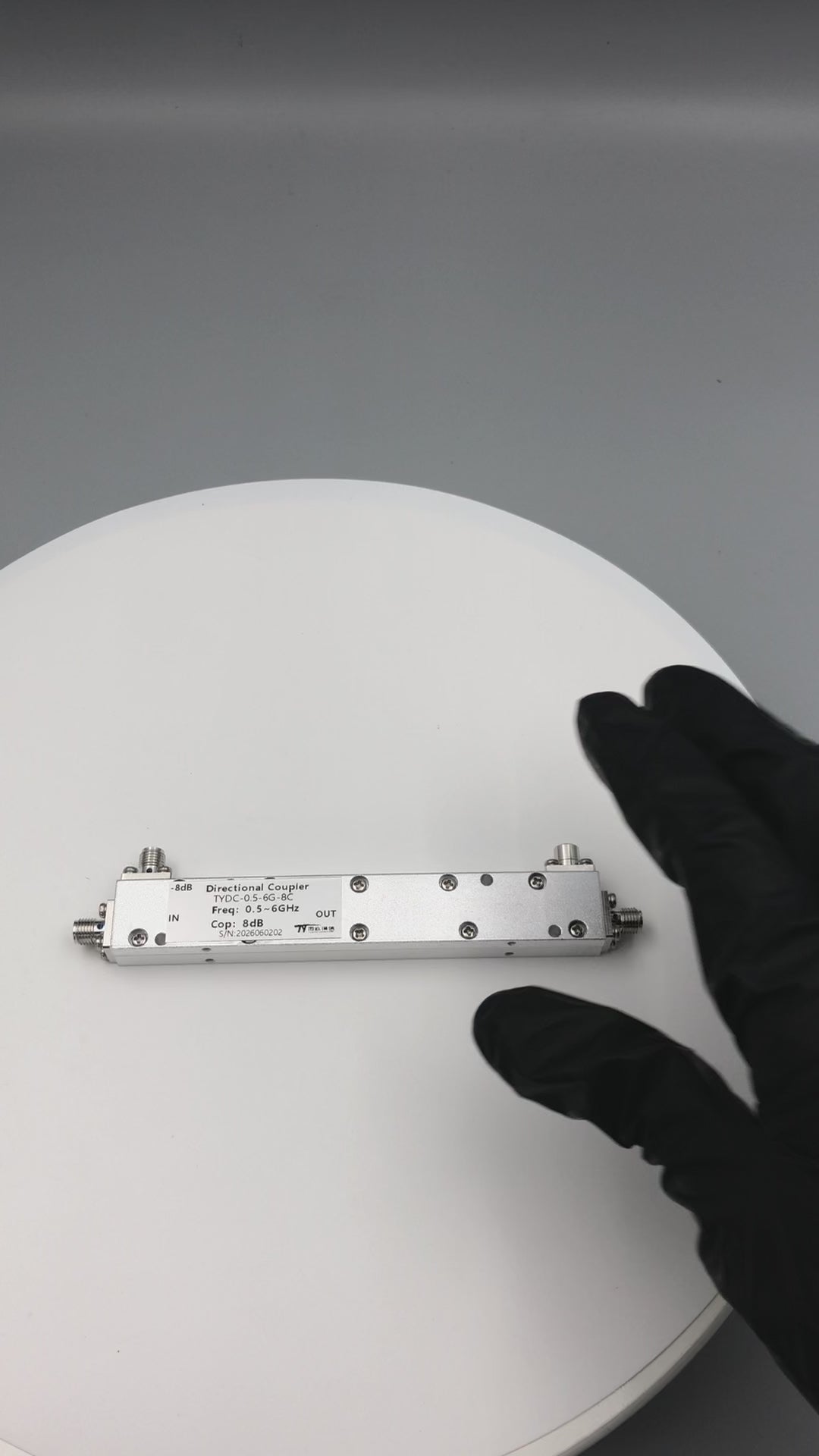

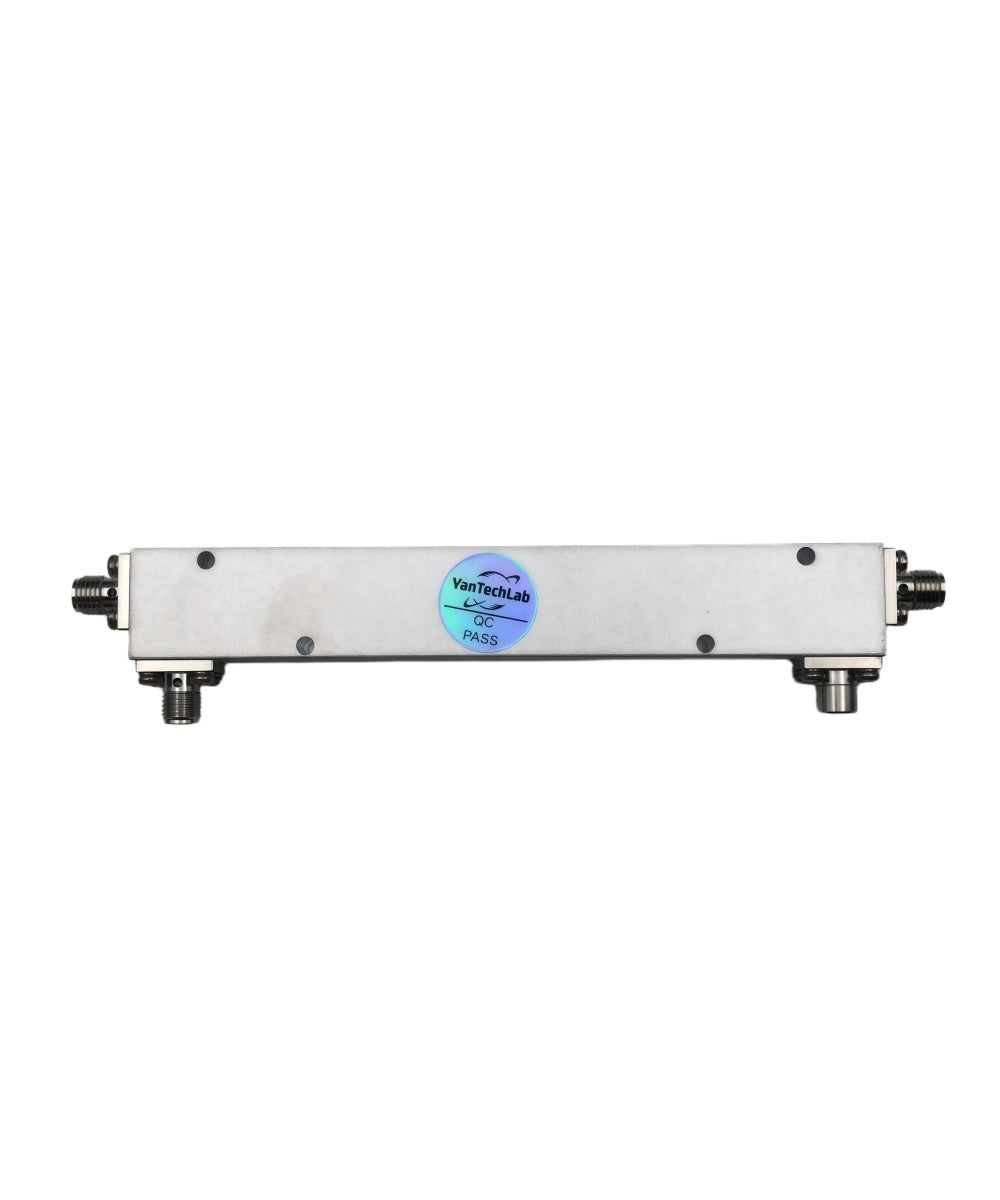

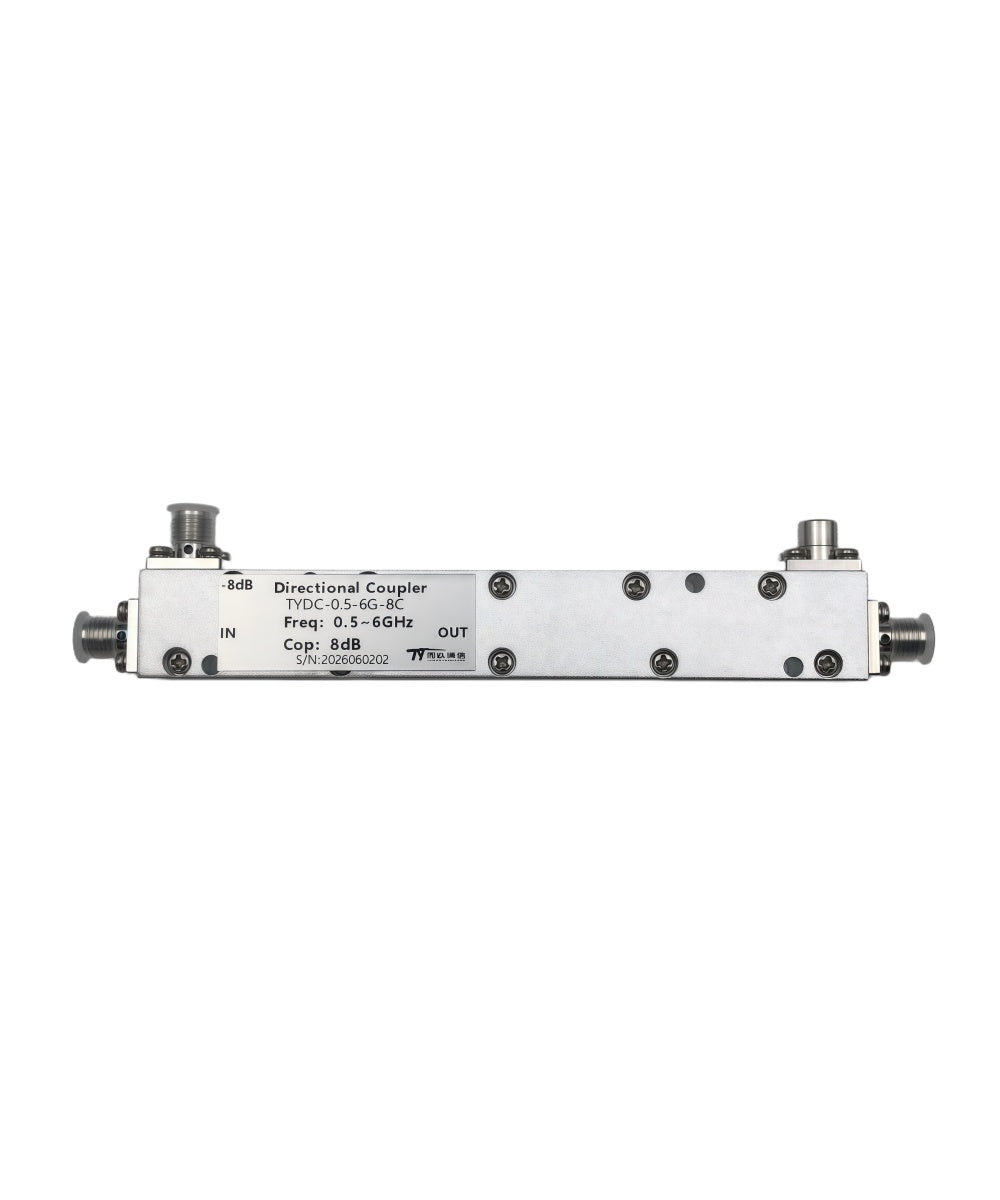

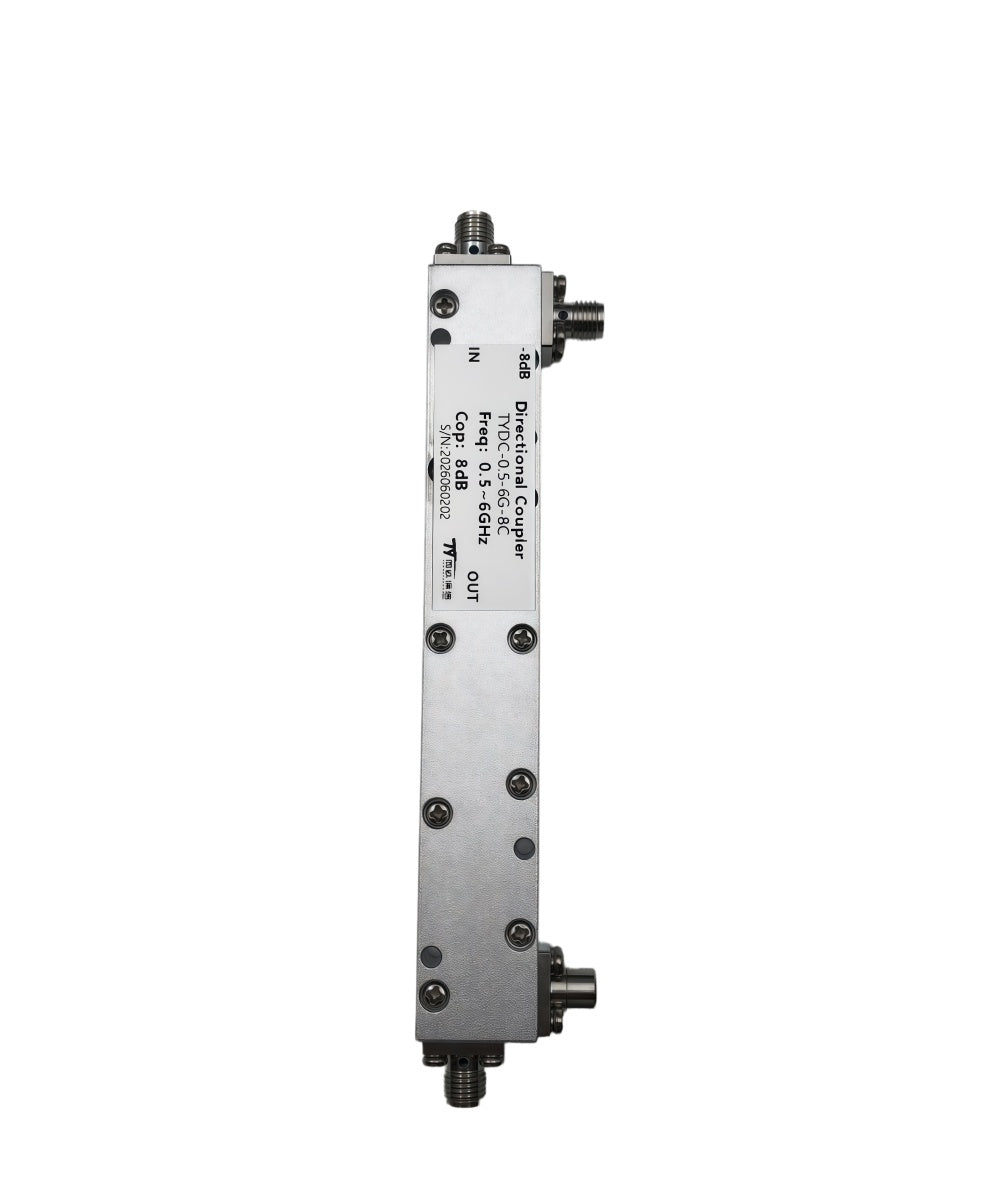

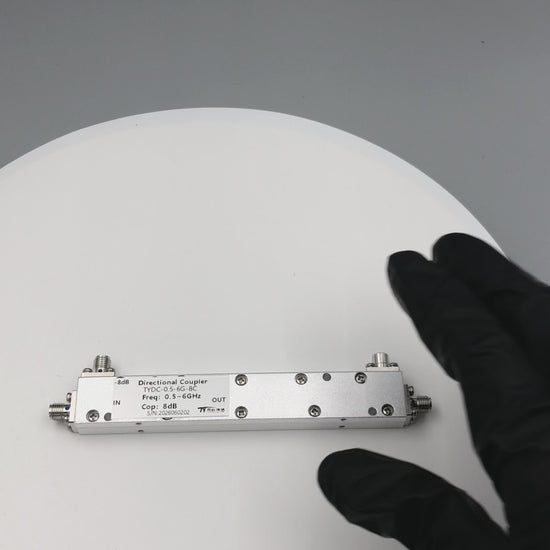

YX-OS65 SMA 0.5–6GHz Microstrip Directional Coupler – 8dB Coupling for RF Signal Testing

Verkaufspreis: $124.00
Normaler Preis: ~~$156.00~~
Normaler Preis: $124.00
Grundpreis: pro

Anbieter: YanTechLab

Only 9 items in stock! Out of stock!

Produktvarianten

Anzahl

Sichere Kaufabwicklung garantiert

Beschreibung

Wideband directional coupler covering 0.5 – 6 GHz with an 8 dB coupling coefficient. Features typical insertion loss of 0.6 dB, isolation of 31 dB, directivity of 23 dB, and VSWR ≤ 1.25. With 30 W power handling and SMA (female) connectors, this compact 69 g unit is ideal for signal monitoring, power distribution, and reflection measurement applications.

Key features

Frequency range: 0.5 – 6 GHz
Coupling factor: 8 dB
Insertion loss: 0.6 dB (typical)
Isolation: 31 dB
Directivity: 23 dB
VSWR: ≤ 1.25
Power handling: ≤ 30 W
Connectors: SMA (female)
Weight: 69 g

Applications: signal monitoring, power distribution, reflection measurement, antenna systems, laboratory testing.

Technical Specifications

Frequency range	0.5 – 6 GHz
Coupling factor	8 dB
Insertion loss (typical)	0.6 dB
Isolation	31 dB
Directivity	23 dB
VSWR	≤ 1.25
Power handling	≤ 30 W
Connectors	SMA (female)
Weight	69 g

Performance Highlights

Coupling: 8 dB

Loss: 0.6 dB typ.

Isolation: 31 dB

Directivity: 23 dB

VSWR: ≤ 1.25

Power: 30 W

Applications

RF signal monitoring and sampling
Power distribution in test setups
Reflection and VSWR measurement
Antenna system characterization
Laboratory and production testing

Package Contents

Directional coupler ×1
