ADRV9371 FMC HF-Transceiver-Platine kompatibel mit ZC706 für die Breitband-SDR-Entwicklung
ADRV9371 FMC HF-Transceiver-Platine kompatibel mit ZC706 für die Breitband-SDR-Entwicklung
Normaler Preis
$269.90 USD
Normaler Preis
Verkaufspreis
$269.90 USD
Anzahl
Verfügbarkeit für Abholungen konnte nicht geladen werden
Offizielles, kompatibles SDR-HF-Board | Voller digitaler Durchsatz | HFSS-verifiziertes HF-Design
Diese SDR-HF-Platine ist vollständig kompatibel mit dem offiziellen Referenzdesign und optimiert gleichzeitig die Schnittstellenvereinfachung sowie die HF- und Digitalleistung. Die gesamte kritische Signalführung entspricht dem offiziellen Layout, sodass die offizielle Firmware und Software ohne Modifikationen direkt verwendet werden können.
Offiziell kompatibler voller digitaler Durchsatz HFSS-simuliert JESD204B ZC706
Kompatibilitäts- und Schnittstellendesign
| Offizielle Kompatibilität | Vollständig kompatibel mit dem offiziellen Board . Abgesehen vom Wegfall der GPIO-Pins bleiben alle anderen Anschlussbelegungen identisch zum offiziellen Design , sodass die offizielle Software und Firmware direkt verwendet werden können. |
|---|---|
| GPIO-Konfiguration | Die GPIO-Schnittstellen wurden bewusst entfernt (vereinfacht), wobei alle kritischen Hochgeschwindigkeits- und Steuersignale erhalten blieben. |
| Digitale Performance | Das digitale Subsystem kann mit voller Durchsatzleistung arbeiten und ermöglicht so das volle Leistungspotenzial des HF-Transceivers. |
HF- und Signalintegritätsleistung
| HF-Simulation | Der HF-Bereich wurde mithilfe einer elektromagnetischen Simulation mit HFSS verifiziert. Die Simulationsergebnisse sind in der beigefügten Dokumentation verfügbar. |
|---|---|
| Gemessene Sendeleistung | Es werden Messdaten zur Sendeleistung bereitgestellt. Bei 6 GHz liegt die Ausgangsleistung nur 2,7 dBm unter der des Originalboards, was eine hervorragende HF-Effizienz beweist. |
| HF-Konsistenz | Durch kontrollierte Impedanzführung und ein striktes HF-Layout wird eine stabile Breitbandleistung über den gesamten Betriebsfrequenzbereich gewährleistet. |
Software-, Debugging- und Entwicklungsunterstützung
| PS-Side-Software | Bietet PS-seitige Programme zur Initialisierung der JESD204B-Schnittstelle und zur SPI-Konfiguration . |
|---|---|
| PL-seitiges Debugging | Die PL-Seite unterstützt ILA zur Echtzeitbeobachtung von Sende- und Empfangsdatenpfaden. |

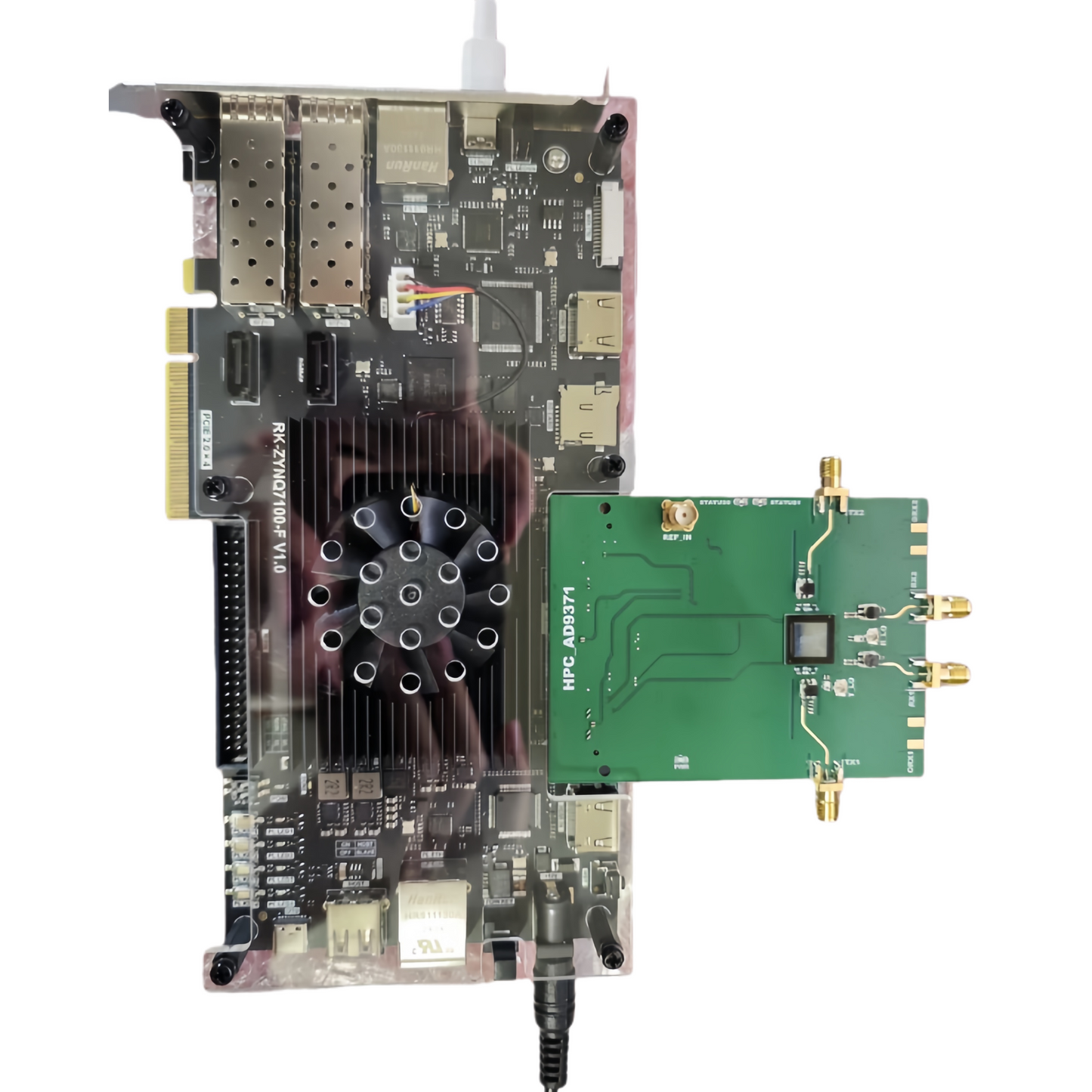

| Unterstützte Plattformen | Validiert auf den Entwicklungsplattformen RIGUKE 7100 und Xilinx ZC706 . |
Kauf & Dokumentation
Link zum Kauf der Steuerplatine:
YX-OS24-ZYNQ-7100 Steuerplatine – Offizieller Shop
Dokumentation & Ressourcen:
t.me/YanTechLab
