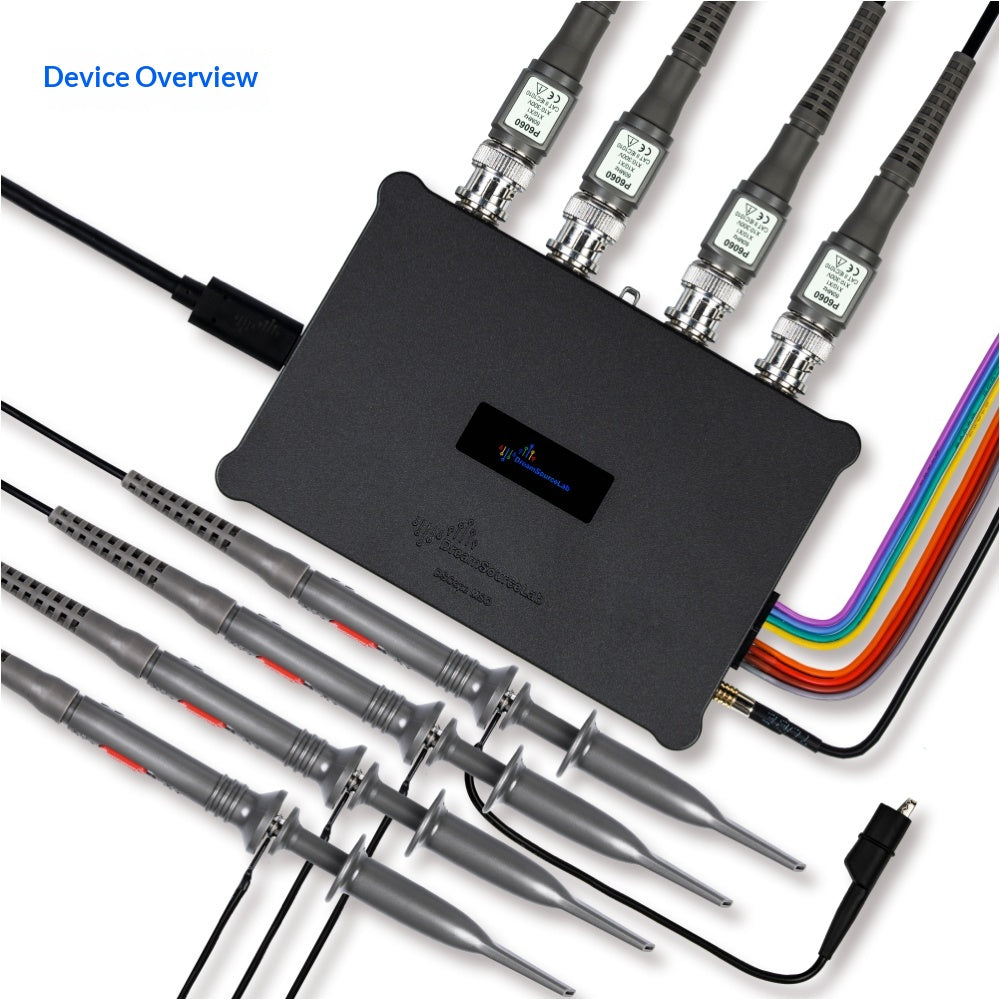

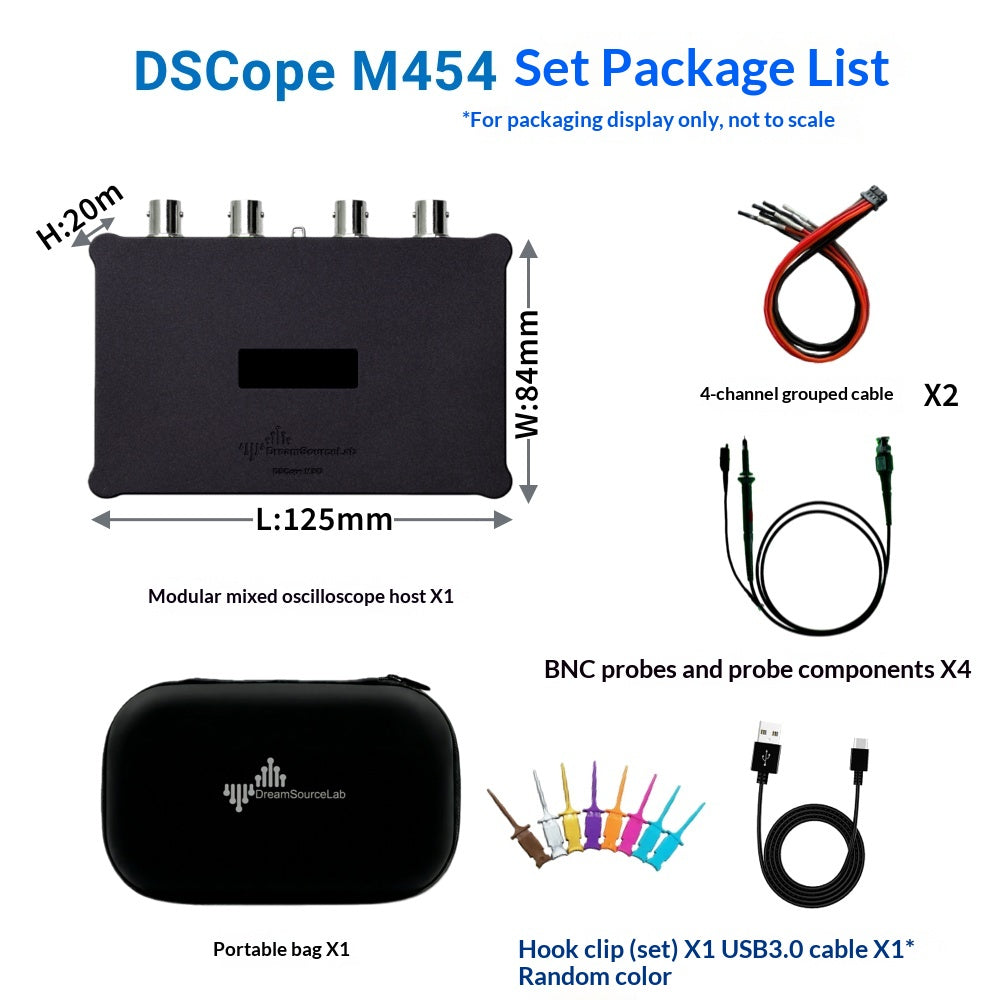

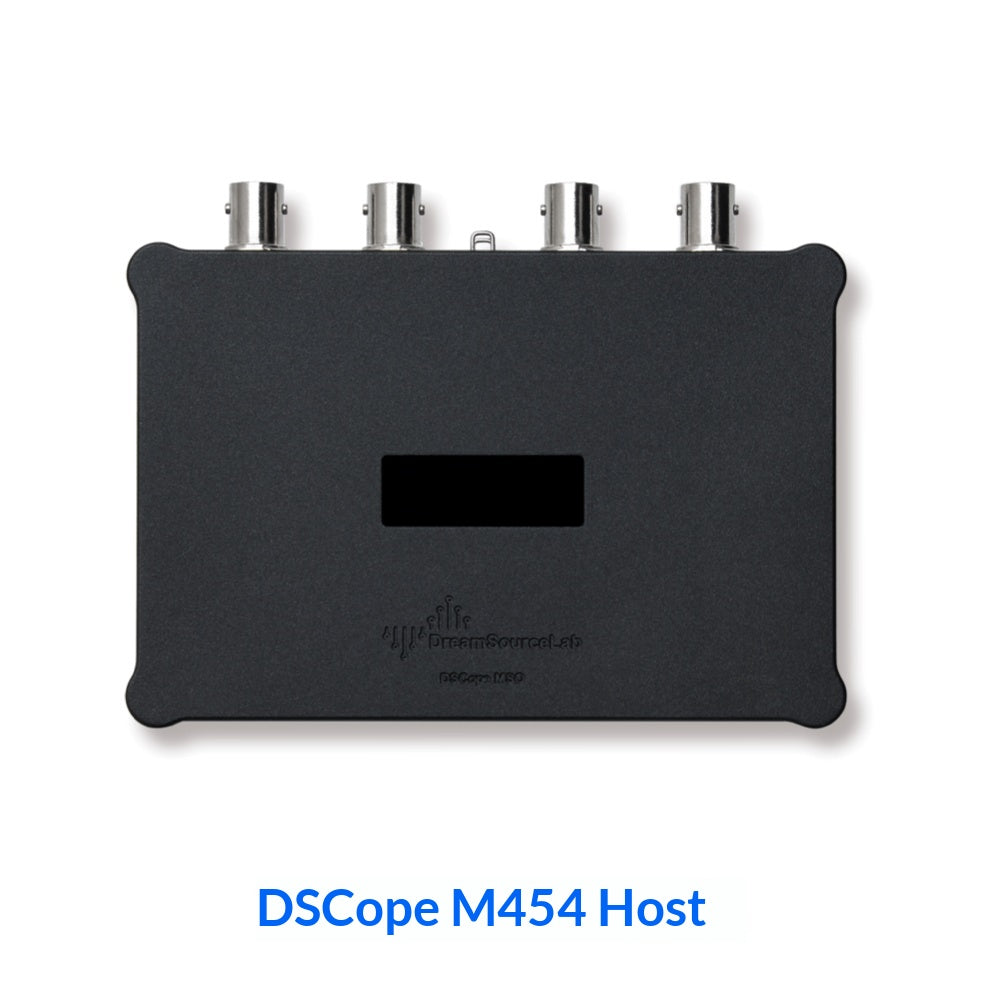

DreamSourceLab DSCope M454 Oszilloskop-Kit | USB 3.0, 400 MHz Bandbreite, 4 Gbit Speicher

DreamSourceLab DSCope M454 Oszilloskop-Kit | USB 3.0, 400 MHz Bandbreite, 4 Gbit Speicher

$281.80 USD
$281.80 USD
Sale Ausverkauft

Vergleich der technischen Spezifikationen

Artikel DSCope M454 Saleae* Logic 8 Pro Pico* 2205A MSO
Analoge Kanäle 4 0 (geteilt mit digitalen Kanälen) 2
Analoge Bandbreite 50 MHz 5 MHz 25 MHz
Digitale Kanäle 8 8 16
Maximale Abtastrate 400 MSa/s 500 MSa/s (Digital)
50 MSa/s (Analog)		 500 MSa/s
USB-Schnittstelle USB 3.0 USB 3.0 USB 2.0
Speichertiefe 400 Mpts — 48 Kpts

DSCope M454 Spezifikationen

1. Hauptmerkmale

Artikel Spezifikation
Analoge Kanäle 4
Analoge Bandbreite 50 MHz
Digitale Kanäle 8
Maximale Abtastrate 400 MSa/s
USB-Datenrate USB 3.0 (5 Gbit/s)
Onboard-Speicher 4 Gbit/s

2. Vertikales System – Analoge Kanäle

Artikel Spezifikation
Bandbreite 50 MHz
Eingangskopplung Gleichstrom / Wechselstrom
Eingangsimpedanz 1 MΩ // ~16 pF
Vertikale Empfindlichkeit 1 mV/Div – 5 V/Div
Vertikale Auflösung 8 Bit
Maximaler Eingang Spitzenwerte ≤ ±200 V
DC-Verstärkungsgenauigkeit ±4%
Vertikale Position ±4 Unterteilungen
Vertikaler Versatz ±8 mV – ±40 V (abhängig von Volt/Div)

3. Vertikales System – Digitale Kanäle

Artikel Spezifikation
Eingangsspannungsbereich ±30 V (Flachbandkabeleingang)
Eingangsimpedanz 1 MΩ // ~16 pF
Schwellenspannung 0 – 5 V (0,1 V Schritte)
Kompatibilität der Logikebenen 5 V, 3,3 V, 2,5 V, 1,8 V, 1,5 V, 1,2 V, 1,0 V
ESD-Schutz Unterstützt

4. Horizontales System – Analoge Kanäle

Artikel Spezifikation
Max Echtzeit-Abtastung 400 MSa/s (1 Kanal)
200 MSa/s (2 Kanäle)
100 MSa/s (4 Kanäle)
Zeitbasisbereich 10 ns/Div – 10 s/Div
Akquisitionsdauer bei maximaler Rate 10 ms (Echtzeit)
1 Sekunde (Einzeln)
Speichertiefe 4 Mpts (Echtzeit)
400 MPTS (Einzeln)

5. Horizontales System – Digitale Kanäle

Artikel Spezifikation
Maximale Abtastrate 400 MSa/s (2 Kanäle)
200 MSa/s (4 Kanäle)
100 MSa/s (8 Kanäle)
Speichertiefe 4 Mpts (Echtzeit)
400 MPTS (Einzeln)
Minimale Impulsbreite 5 ns
Genauigkeit der Probenahme ±1 Abtastintervall

6. Auslösesystem

Artikel Spezifikation
Trigger-Modi Auto, Normal (Analog/Digital Einkanal)
Auslöserposition 1 % – 99 % der Speichertiefe
Haltebereich 10 ns – 1 s
Auslösertypen Rand (steigend / fallend / beliebig)
Impulsbreite (Positiv / Negativ, > / <)
Triggerhysterese 0 – 0,3 Divisionen
Auslösepegelbereich ±4 Unterteilungen

7. Wellenformmessung & Funktionen

Analoge Messungen:

  • Manuell: Cursor (Breite, Frequenz, Periode, Tastverhältnis), Spannungsamplitude, Abtastzahl
  • Automatisch: Frequenz, Periode, Tastverhältnis (+/-), Anstiegs-/Abfallzeit, Impulsbreite (+/-), Impulsbreite, Amplitude, Effektivwert, Mittelwert, Spitze-Spitze, Maximal-/Minimalwert, Überschwingen (+/-)

Digitale Messungen:

  • Manuell: Cursorbasierte Einstellung von Breite, Frequenz, Periode und Tastverhältnis
  • Kanten- und Bereichsmessungen: Kantenanzahl, steigende/fallende Kanten

Wellenformfunktionen:

  • FFT-Spektralanalyse (1K–16K Punkte, Linear RMS / dBV RMS, Fensterfunktionen)
  • Mathematische Operationen: Addition, Subtraktion, Multiplikation, Division, Quadratwurzel, Abs., Logarithmus, Exponentialfunktion (kombinierbare Ausdrücke)

8. Wellenformanzeige

Artikel Beschreibung
Zeitbereich Echtzeit- und Einzelbildaufnahme
XY-Modus Lissajous-Figuren

9. Signalgenerator

Artikel Spezifikation
Wellenformen Sinus, Rechteck, Dreieck, Rauschen
Modi Grundton, Modulation, Sweep, Burst
Frequenzbereich Sinus/Rechteck: 100 mHz – 1 MHz
Dreieck: 100 mHz – 400 kHz
Amplitude 0 – 3 V (einstellbar)
Tastverhältnis 0,1 % – 99,9 %
Phase 0° – 360°
Minimale Impulsbreite 380 ns
Anstiegs-/Abfallzeit 170 ns
