YX-OS010 PlutoSDR-Modul mit Gigabit-Ethernet-Datenübertragung und Dual-DDR für die Entwicklung drahtloser SDR-Kommunikation

YX-OS010 PlutoSDR-Modul mit Gigabit-Ethernet-Datenübertragung und Dual-DDR für die Entwicklung drahtloser SDR-Kommunikation

$137.00 USD
$137.00 USD
Sale Ausverkauft

YX-OS010 PlutoSDR-Modul | Gigabit-Ethernet | Dual-DDR | SDR-Entwicklungsplattform

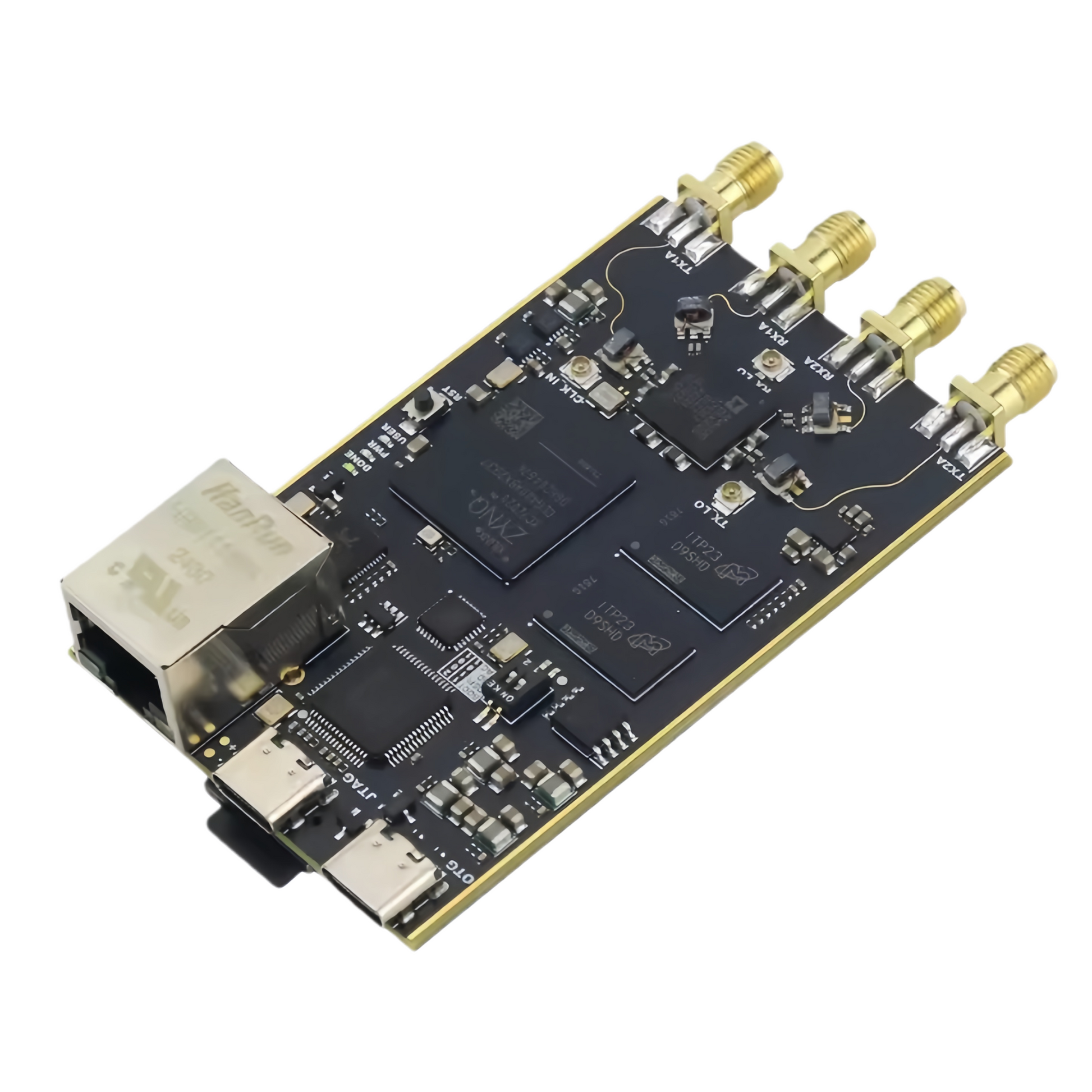

Das YX-OS010 PlutoSDR-Modul ist ein fortschrittliches Software-Defined-Radio-Entwicklungsboard (SDR), das für drahtlose Hochgeschwindigkeitskommunikation, HF-Experimente und die Forschung an MIMO-Systemen entwickelt wurde. Mit seinem modernen, schwarz-grünen Design bietet es Stabilität, Skalierbarkeit und professionelle Leistung.

70 MHz–6 GHz 2×2 MIMO Gigabit-Ethernet 1 GB DDR

Firmware-Verbesserungen

  • Firmware für AD9361-kompatiblen Modus freigeschaltet
  • Erweiterter HF-Bereich: 70 MHz – 6 GHz
  • Duales Senden und Duales Empfangen werden unterstützt
  • Gleichzeitige USB- und Ethernet -Datenschnittstellen
  • Verbesserte Stromversorgungsstabilität für den Dauerbetrieb
  • Externe Eingangstaktschnittstelle für AD9363 hinzugefügt

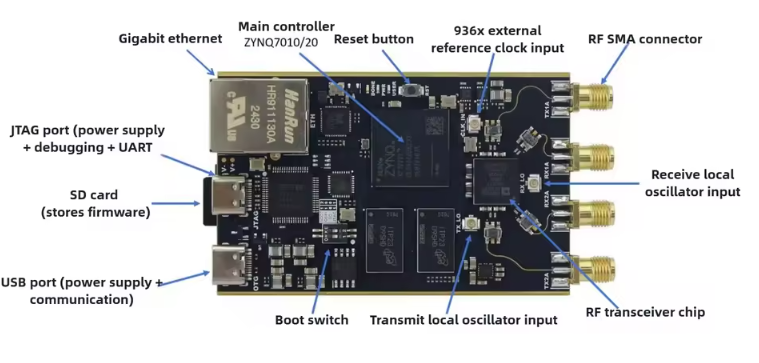

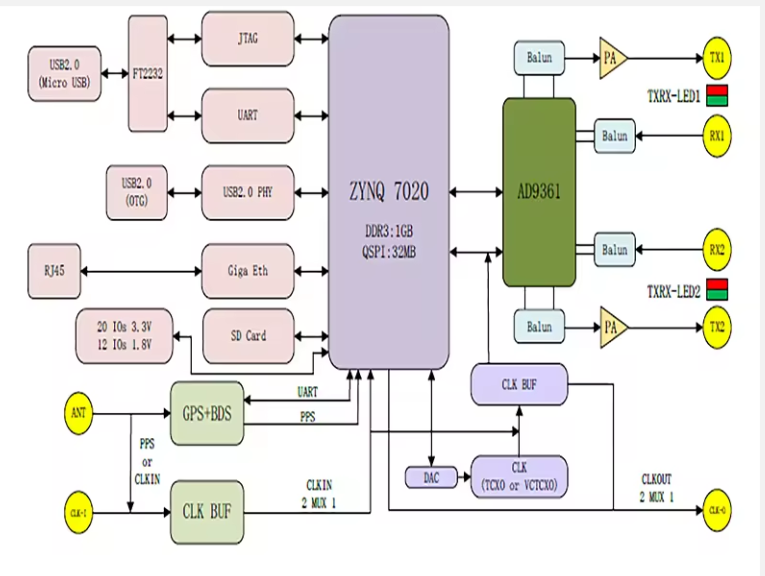

Technische Spezifikationen

RF-Chipsatz AD9363 (hardwarekompatibler Ersatz für AD9361)
Frequenzbereich 70 MHz – 6 GHz
TX-/RX-Kanäle 2 Senden / 2 Empfangen (2×2 MIMO)
Erinnerung Dual-DDR-Speicher, insgesamt 1 GB
Flash-Speicher N25Q128 Flash (Boot-Unterstützung)
SD-Kartenschnittstelle SD-Karte mit einem Kanal, Bootvorgang unterstützt
USB-Schnittstelle PS-seitiger USB 2.0-Anschluss
Ethernet PS-seitiges Gigabit-Ethernet
Debugger Integrierter FT2232 mit serieller Schnittstelle
Uhrenarchitektur PL-seitiger Quarzoszillator steuert AD9363 an
Externe Uhr Unterstützt externen lokalen Oszillator (LO) Eingang
Platinengröße Ca. 5 × 8 cm

Anwendungsszenarien

  • SDR- und RF-Algorithmenentwicklung
  • Prototypentwicklung für drahtlose Kommunikationssysteme
  • 5G/LTE/WiFi/ISM-Band-Experimente
  • MIMO-, Breitband- und Spektrumanalyseforschung
  • Akademische Forschung und fortgeschrittene Ingenieurausbildung
